從隔膜泵的內部結構圖中可以看出隔膜泵的內部結構是由許多配件構成的。氣動隔膜泵的內部結構配件有01.出料口（上蓋）02.球閥03.球座04.氣閥蓋墊片05.大滑塊鋁件06.活塞07.V型圈08.小滑塊09.大滑塊O型圈10.引導塊11.引導塊墊片12.引導塊墊片13.氣閥室蓋14.助動桿15.助動桿O型圈16.助動桿套17.立柱18.外夾板19.四氟膜片20.聚焦膜片21.內夾板22.隔排23.連桿軸套24.V型圈25.進料口（下蓋）26.氣閥室27.消音器28.氣閥室墊片29.活塞套30.連桿軸等構成。

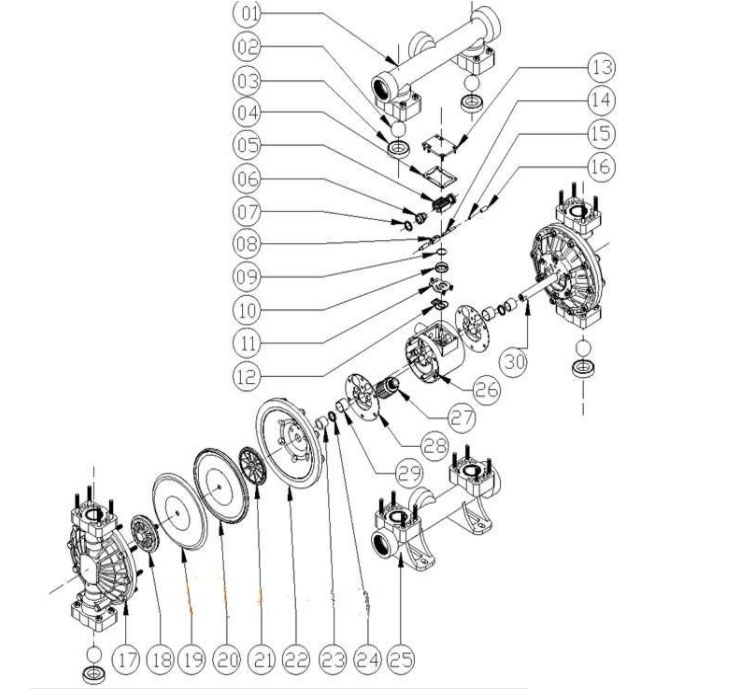

隔膜泵內部結構圖

只有詳細了解隔膜泵內部結構圖才能及時處理QBY隔膜泵運行時所發生的故障，對于維護氣動隔膜泵的平穩運行有著非常重要的意義。隔膜泵體積小重量輕，大部分采用不銹鋼、鋁合金、工程塑料、鑄鐵等材質為主體部件?？梢愿鶕?jù)現場工況選擇不同材質特性的膜片。

電動隔膜泵內部構造圖可以通過我們站內產品詳情頁進行了解，操作者需要明確的是，不同隔膜泵廠家生產的隔膜泵除了在外觀和性能參數上有所不同之外，由于制造工藝略有差異，所以在內部結構上也會有所區別。以氣動隔膜泵為例，氣動泵的組成部件分別是進氣口、配氣閥、配氣閥體、球閥、球座、隔膜、連桿、連桿銅套、中間支架、泵進口、排氣口等構成。

通過隔膜泵內部結構圖可以更直觀的了解隔膜泵有哪些組成部件，也可以更直觀的了解內部的的工作原理?？偟膩碚f隔膜泵是通過壓縮空氣來改變膜片運動，利用變化液體腔的壓力來實現介質移動，詳細的工作原理可以閱讀站內氣動隔膜泵的工作原理進行了解。

只有了解隔膜泵內部結構圖才可以知道隔膜泵的工作原理，對于用能企業來說只有隔膜泵出現故障后，需要根據隔膜泵結構圖來進行分析故障點出現在哪里，故障是什么原因?qū)е碌模挥羞@樣才能保證平穩運行。

隔膜泵由于獨特的工作特性用途也較為廣泛，可以和螺桿泵的介質適應性相媲美，可以和屏蔽泵的介質隔絕能力比肩，隔膜泵的使用液較為方便，不需要潤滑就能自吸與空轉。通過隔膜泵的內部結構圖可以清楚地看到，隔膜泵的內部結構并不復雜，和其他水泵相比易損件也會比較少，這會使隔膜泵在安裝與維修中比其他水泵容易的多，也不會像其他類型的水泵那樣由于葉片。齒輪、活塞、轉子等零部件的磨損而出現性能下降的問題。

以上就是隔膜泵內部結構圖的簡單講解，相信廣大用戶對于隔膜泵的結構和工作原理有了一定的認知，也大致了解了氣動泵工作原理及構造，假如您想要了解更多的隔膜泵產品細節適宜，可以直接咨詢我們的站內客服。
