有些用戶只知道氣動隔膜泵的工作原理，對于氣動雙隔膜泵的工作原理和價格不是很清楚，下面將為您仔細講解一下。

氣動雙隔膜泵的工作原理

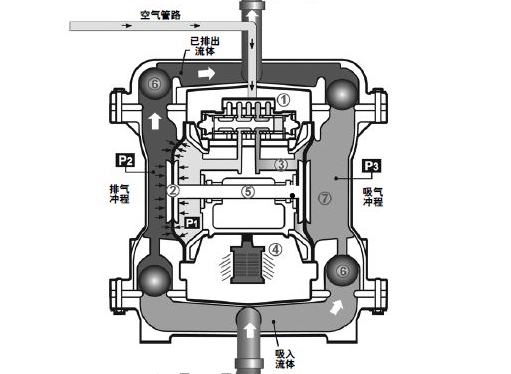

氣動雙隔膜泵工作原理

小型隔膜泵是采用壓縮空氣、天然氣或者氮?dú)庾鳛閯?dòng)力。主定向控制閥把壓縮空氣分配到氣體腔室，朝隔膜的表面上施加均勻壓力，將排出的氣體從氣動雙隔膜泵另一側后方通過氣閥組件導向端口排出。氣動泵內腔體壓力高于液體腔壓力，隔膜的連桿會來回移動，可以在一側進行排放另一側進行吸入。排放與吸入液體的方向由止回閥的方向控制。吸入行程可以降低腔室的葉輪，使腔室的體積有所增加。進而生成大氣壓差，推動液體經過吸入管道，穿過吸入側止回閥流到外部液體腔。吸入側的行程可以啟動隔膜泵的往復運動。氣動雙隔膜泵利用行程機械拉動吸入隔膜的移動，氣動雙隔膜泵的內板和對準的驅動柱塞發生接觸，導向閥芯會移動，導向閥激活后便向主定向氣閥的另一端發出壓力信號，氣動雙隔膜泵使壓縮空氣方向改向內部腔室的另一側反復運動完成介質的連續泵送。

氣動雙隔膜泵原理

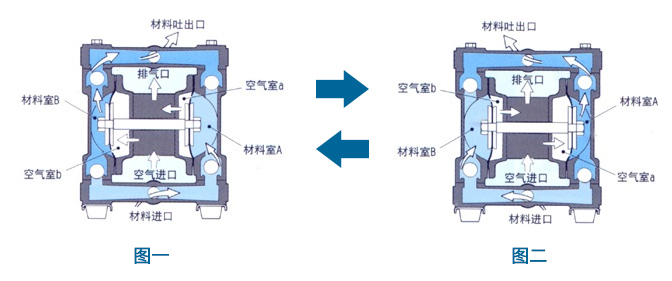

圖一：空氣經過氣閥壓縮進入空氣室B的背面，再由膜片擠壓回到液室。以空氣驅動的方式可以去除一般活塞驅動的機械應力，進而明顯的延長膜片的使用年限。壓縮空氣把空氣室B推出中心體時，另一端的空氣室A被連接的中心軸拉到中心體，空氣室A背面的空氣由出口排放到泵體外?？諝馐褺形成真空狀態，可以依靠外面大氣壓力的作用把流體由入口支管向出口排出，把閥球推到閥座使流體可以自由地進入B室直到填滿。

圖二：受到空氣擠壓使空氣室B達到位移的限制時，空氣閥會把空氣引到空氣室A的背面，會形成擠壓力而使其推出中心體，把連接的空氣室B拉到中心體，空氣室A的驅動所產生的液壓把入口閥球推回到閥座，把出口閥球推出閥座使流體能被擠壓進而從出口排出泵外?？諝馐褺被拉到中心體這個動作使A室形成真空狀態，依靠大氣壓力的作用把流體從入口支管向出口排出，把閥球推到閥座使流體可以自由地進入A室直到填滿。

膜片運動完成后，空氣閥再次引導空氣到空氣室B的背面，空氣室A進行空氣排放動作。氣動雙隔膜泵恢復到原始啟動狀態，泵內的兩個膜片各自完成了一個空氣排放或者流體排放的過程。這就完成了整個循環輸送過程。

氣動雙隔膜泵的價格

氣動雙隔膜泵的價格是根據型號和材質來決定的，氣動雙隔膜泵的型號和材質不同，價格也會有所差異。氣動雙隔膜泵的價格從百元到千元不等。
