水泵恒壓變頻節能改造可以分為四個部分進行講解，分別是水泵的使用情況、水泵恒壓變頻節能改造的調速性能、水泵恒壓變頻節能改造的原理、水泵恒壓變頻節能改造案例分析。

水泵的使用情況

工業生產水泵的負荷大部分是交流異步電機，耗電量約占工業水泵全部電耗的百分之六十五左右，水泵類負荷的效率比較低，自加入世貿組織后企業需要通過降低成本來提高經濟效益。降低生產中的成本才能增強競爭力，節省能耗用電量才是實行可持續發展的有效手段。比如某個供水站，供水系統是根據用水量的需要來進行調節的，是使用調整水泵出口閥門來調節流量需要有專人看守，在不同的情形下開關閥門勞動強度有點大，由于閥門的強制節流是水泵形成旋渦沖擊，有強烈的振動和噪聲產生對水泵的使用年限造成影響。加大了維修難度增加了損耗。電機的轉矩基本恒定這種調節方式形成的供水壓力很高，導致出現嚴重的節流功率損失，水泵的效率降低導致電力的浪費。

水泵恒壓變頻節能改造的調速性能

根據水泵的原理得出，當同一臺水泵轉速發生變化時，水泵的主要性能參數將會發生變化，變化時可以保持效率基本不變，假如水泵機組轉速可以調節，只需要改變某臺水泵的轉速就能適應當時需要的水量變化，這樣可以防止水泵機組在低效率區域運行造成的電機過載，也能防止供水壓力偏高導致的能源浪費。水泵隨著轉速的變慢而使軸功率大大減少，電機的輸入功率也會隨之減少，調速水泵在供水系統中起到節能的作用。

水泵恒壓變頻節能改造的原理

根據交流電機工作原理中的轉速關系得出，均勻改變電機定子繞組的電機頻率，可以平滑地改變電機的同步轉速。電機轉速變慢，軸功率就會相應減少，電機的輸入功率也會隨之減少，這是水泵調速的節能作用。

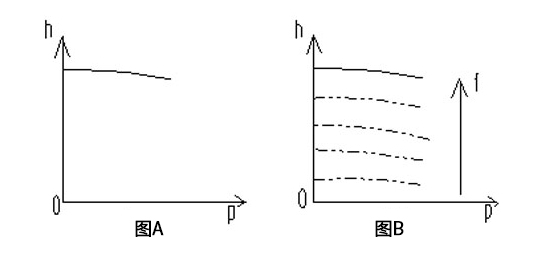

水泵變頻性能曲線圖

交流電機轉速為一條稍微向下傾斜的曲線，如下圖A所示，調試時的特性為稍微向下傾斜的曲線，在不同頻率時相互平等的一組曲線，如下圖B所示。

從圖A和圖B中可以看出，變頻器的調速特性基本保持了電機固有的轉速特性，這是一組不同頻率時互相平行的特性曲線。

變頻調速的優點如下：

1.可以實現無級調速精度很高，調速范圍廣頻率變化范圍大。

2.轉差損失小效率可以達到百分之九十到百分之九十五以上。

3.啟動轉矩大，可以實現軟啟動來減輕啟動電流時的沖擊。

4.變頻器可以適應高速度的CPU和專用的大規模集成電路配合，和計算機編程控制器聯機控制的功能一樣，很容易實現生產中的自動控制。

5.提高電網側功率因數。

6.不單單適用于水泵和風機類負荷的調速，同樣適用于舊設備的改造，對改善工藝條件與提高產品質量有著比較明顯的作用。

7.安裝比較容易，調速比較方便操作較為簡單。

水泵恒壓變頻節能改造案例分析

安裝變頻器前供水量為12785T，耗電為7132KW/H，平均單耗為0.558KWH/H，平均時耗為39.187KW/H。安裝變頻器后供水量12819T，耗電為5412KW/H，平均單耗為0.422KWH/H，平均時耗為29.254KW/H。十天的供水量基本相等，耗電卻減少了1720KWH，平均單耗降低0.136KWH，節電率為24.37%。由此可見安裝水泵恒定變頻器節能效果明顯?？梢詽M足用戶的需求。

水泵恒壓變頻節能改造由水泵廠家總結。
