清水離心泵通常是臥式結構所以也叫作臥式清水離心泵，下面講解清水離心泵的結構特點與選型。

清水離心泵的結構特點

（1）清水離心泵是根據我國規定的性能與尺寸進行設計的，清水泵主要是由泵體、泵蓋、葉輪、軸、密封環、軸套和懸架軸承部件等組成的。

（2）清水離心泵的泵體與泵蓋是從葉輪背面進行劃分的，也就是平常所講的后開門結構形式。離心泵的優點是檢修方便，檢修過程中泵體、吸入管路、排出管路與電機都無需拆卸，只需要將加長聯軸器的中間連接件拆下即可把轉子部分退出進行維修。

（3）清水離心泵的殼體構成水泵的工作室。葉輪和軸以及滾動軸承是離心泵的轉子。懸架軸承部件支撐著離心泵的轉子部分，滾動軸承受到離心泵的徑向力與軸向力。

（4）清水離心泵為了平衡離心泵的軸向力，大部分離心泵的葉輪前后都設有密封環，并且在葉輪后蓋板上設有平衡孔，有些離心泵軸向力不大，葉輪背面沒有設置密封環與平衡孔。

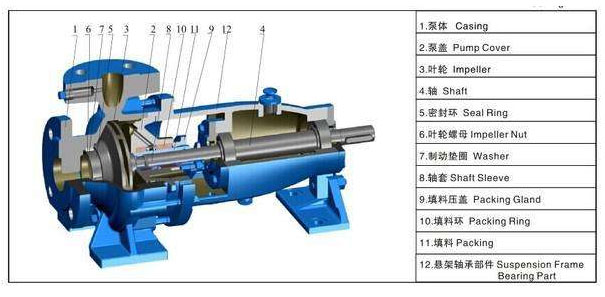

清水離心泵結構圖

（5）清水離心泵的軸向密封環是由填料壓蓋、填料環與填料等構成，為了避免進氣或者大量漏水。離心泵的葉輪假如有平衡，裝有軟填料的空腔和葉輪吸入口相通，假如葉輪入口液體處于真空狀態，很容易沿著軸套表面進氣，在填料腔內裝有填料環可以通過泵蓋上的小孔，把清水離心泵室內壓力水引到填料環進行密封。離心泵的葉輪假如沒有平衡孔，葉輪背面液體葉輪大于大氣壓，不存在有漏氣問題，可以不用裝填料環。

（6）清水泵為了防止軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套和軸之間有O型密封圈，可以避免嚴重配合表面漏水或者進氣。

（7）清水離心泵的傳動方式是利用加長彈性聯軸器和電機連接的，離心泵的旋轉方向從氣動端看是順時針方向旋轉。

清水離心泵的選型

清水離心泵的選型基本數據

①介質的名稱、粘度、腐蝕性、毒性、比重等。

②介質的溫度。

③介質中所含的固體顆粒直徑和含量多少。

④通常工業用泵在工藝流程中會忽略管道系統中的泄漏量，需要考慮工藝變化時對流量的影響。

⑤管道系統數據，例如管徑、長度管道附件種類和數目、吸水池到壓水池的幾何標高等。

⑥清水離心泵的材質和密封形式。

⑦根據流量和揚程選擇清水離心泵的適用范圍。

⑧根據安裝環境選擇潛水泵的形式。

⑨根據用途選擇離心泵的結構。

⑩根據動力源的供應選擇驅動動力。

流量揚程的確定

①清水離心泵假如生產過程中給出較大流量和較小流量，可以根據較大流量選擇。

②假如基本數據中只有重量流量，應該換算成體積流量。

清水離心泵的結構特點與選型由離心泵廠家總結。推薦閱讀：臥式清水離心泵的安裝方法
