臥式清水離心泵的外部是由許多配件構成的，分別是泵體、葉輪螺母、止動墊母、密封、葉輪、泵蓋、軸鍵、填料環、填料、填料壓蓋、懸架軸承部件、軸、電機、密封盒、底座等。

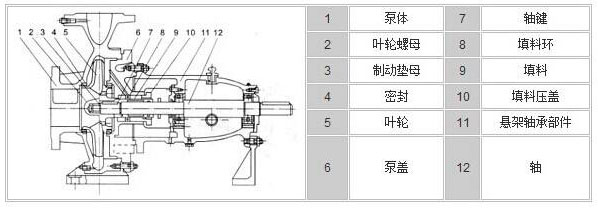

臥式清水離心泵結構圖

臥式清水離心泵外部結構講解

（1）臥式清水離心泵是根據我國標準進行設計研發和制造的，臥式泵主要有泵體、泵蓋、葉輪、軸密封環、鑄鐵和懸架軸承部件等構成的。

（2）清水泵的泵體與泵蓋部分是從葉輪背面進行區分的，也就是平時所說的后開門結構形式。主要優點是檢修方便，不需要拆卸泵體、吸入管路、排出管路、電機，只需要把加長軸聯軸器的中間連接件拆下即可，等到轉子部分退出后再進行檢查。

（3）臥式離心泵的殼體構成離心泵的工作室。懸架軸承部件支撐著臥式泵的轉子部分，滾動軸承可以承受離心泵的軸向力與徑向力。

（4）清水離心泵為了平衡軸向力，大部分離心泵的葉輪前后都設有密封環，并且在葉輪后蓋板上設有平衡孔，有些離心泵軸向力不大，葉輪背面沒有設置密封環與平衡孔。

（5）臥式清水離心泵的軸向密封環是由填料壓蓋、填料環與填料等構成，可以避免有漏水和漏氣的情況。清水離心泵的葉輪有平衡孔，假如葉輪入口處的液體在真空狀態，很容易隨著軸套表面進氣，填料腔內裝有填料環通過泵蓋上的小孔，把臥式清水離心泵室內壓力水引到填料環進行密封。離心泵的葉輪假如沒有平衡孔，葉輪背面液體壓力會大于大氣壓，所以不存在有漏氣問題可以不用裝填料環。

（6）臥式泵為了避免軸磨損，可以在軸通過填料腔的地方周游軸套保護。軸套與軸之間設有O型密封圈，可以避免沿著配合表面進氣或者漏水。

（7）臥式清水離心泵的傳動方式是通過加長彈性聯軸器和電機連接的，離心泵的旋轉方向從驅動端看，為順時針旋轉方向。

（8）在旋轉的泵軸和固定的泵體之間設有軸封裝置，可以減少泵內壓強較高的流體滲漏到泵體外，可以避免空氣侵入泵內。常用的軸封有機械軸封、浮動環軸封、骨架橡膠軸封、填料軸封等多種。

（9）單級單吸離心泵和一些多級泵的葉輪都有軸向推力。產生的原因是由于葉輪兩側的流體壓強不平衡導致。假如不采取措施很難消除，會造成泵軸和葉輪的竄動而引起摩擦使部件損傷。通常使用平衡管或者后盤上開設平衡孔。可以使用推力軸承來平衡剩余壓力。

（10）臥式清水離心泵除了以上配件外，還有底座、電機、銘牌、接線盒等。
