前段時間我們對臥式離心泵如何安裝進行了講解，今天我們就來講解臥式離心泵如何裝配。

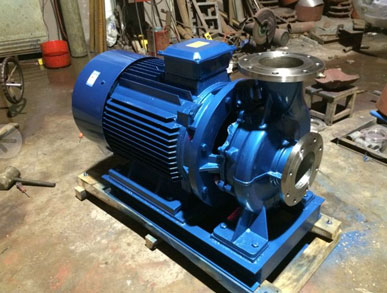

臥式離心泵

臥式離心泵裝配

（1）把擋水圈壓入電機軸上，再把中座用螺栓緊固在電機上。

（2）在機械密封靜環的膠圈上涂抹潤滑劑后，在把靜環組件順軸壓入中座，并且在密封面上涂抹清潔油脂，再把其他密封件裝上，依次裝上平鍵、葉輪和止動墊圈，并且用螺栓壓緊。這時需要注意機械密封的靜環密封膠圈在安裝時容易側偏，這會造成機封泄露，裝配過程中需要仔細檢查。在中座的密封面上涂抹適量的油脂，并把O型圈裝上。安裝O型圈時密封圈很容易脫落或者折疊，裝配過程中需要小心避免造成漏水。

（3）將電機組件吊起，葉輪往下緩緩的套入泵體中，接著用螺栓緊固，把各個管堵裝上并且把螺塞放氣。用手轉動轉子，出口是否有卡頓情況。

（4）當臥式泵使用在振動要求比較嚴格的地方可以采用減震墊，需要按照廠家的指導進行安裝。管道的安裝應該牢固可靠，緊靠離心泵法蘭處的管路支撐要有足夠的剛性，不能讓臥式離心泵承受管道的重量壓力。

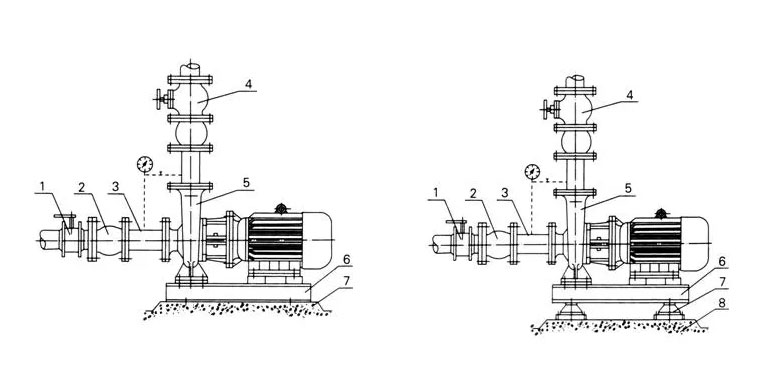

臥式離心泵安裝圖

（5）泵組安裝時應該避免太陽的直曬與雨淋。臥式離心泵的進口應該安裝真空壓力表，出口法蘭應該安裝壓力表，以便于能觀察與控制離心泵的運行情況。

（6）臥式離心泵的進口與出口管路應該設置閘閥以便于更好的調節。

（7）接線時可以按照要求正確接線，接線時需要牢固不能出現松動，否則會造成接觸不良而出現燒機。為了確保電機運行可靠可以在電器開關處裝上過載保護裝置，根據電機銘牌上的電流要求調整保護裝置的設定大小。

（8）在吸入狀態水位低于葉輪軸線或者水位低于臥式泵吸入口軸線，標準大氣時安裝高度需要確定。

（9）假如從水池中抽水時離心泵吸入口前的直管段長度不應該小于入口直徑的3倍，吸入管口進入水面下的深度應該大于入口直徑的1.5倍。吸入管口距離應該大于1.5倍口徑，并且加設過濾網，濾網的總面積不能小于吸入管口面積的2～3倍。

（10）為了方便啟動前向泵內注水，可以在閘閥兩端加設一個旁通閥，可以在臥式離心泵啟動前打開旁通閥向泵內注水，等到注滿后再關閉。針對高層樓房供水的臥式離心泵除了在排出口裝有閘閥外，還應該在離心泵出口與閘閥之間裝上止回閥，防止突然停電高野水回流導致葉輪損壞。

臥式離心泵如何裝配由離心泵廠家總結。
