聯軸器是水泵的零部件之一，近期有些客戶會來咨詢水泵聯軸器如何找中心？以下講解水泵聯軸器找正的技巧。

水泵聯軸器找正

水泵對中的重要性

水泵與電機的聯軸器連接的兩根軸的旋轉中心應該同心，聯軸器在安裝時應該精確地對中找正，否則會在聯軸器上引起很大的應力，并且會嚴重的影響軸、軸承與軸上其他連接的正常工作，甚至?xí)鹫_(tái)機器與基礎的振動或者損壞。水泵與電機聯軸器的找正是安裝與檢修中重要的工作環節之一。

水泵聯軸器找正是對偏移情況的分析

安裝新的水泵時可以對聯軸器端面與軸線之間的垂直度不進行檢查，但是對于安裝的舊泵需要仔細檢查，假如發現不垂直時需要調整垂直后再進行找正。通常情況下可能會遇到以下幾種情況。

1.兩半靠背輪端面是即平行又同心的正確位置，這時兩條軸線位于一條直線上。

2.兩半靠背輪端面平行但是軸線不同心，這時兩軸線之間有平行的徑向位移。

3.兩半靠背輪端面同心但是不平行，兩條軸線之間有角向位移。

4.兩半靠背輪端即不同心又不平行，兩軸線之間有徑向位移也有角向位移。

聯軸器位于情況一時是我們力求達到的找正狀態，而情況二、三、四時均不能達到找正狀態，需要對它們進行調整，使它們可以達到情況一的水平。

在安裝水泵時，先把循環水泵安裝好，使水泵軸線處于水平位置，接著再安裝電機，找正時只需要調整電機，在電機的支腳下面加裝墊片來進行調整。

找正時測量調節的方法

在檢修水泵過程中經常用到兩種測量的調整方法，根據測量工具不同大致可分為兩種方法。

使用刀形尺與塞尺測量聯軸器的不同心

1.使用刀形尺與塞尺測量聯軸器的不同心，使用楔形間隙軌或者塞尺測量聯軸器端面的不平行度，這種方法適用于在彈性連接的低轉速和精度要求不是很高的水泵。

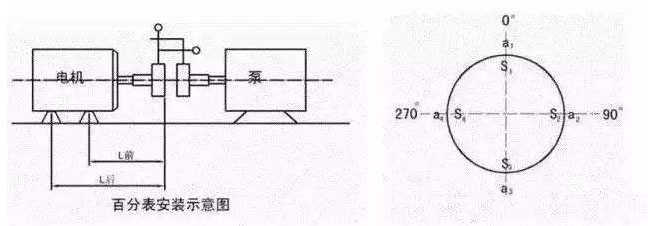

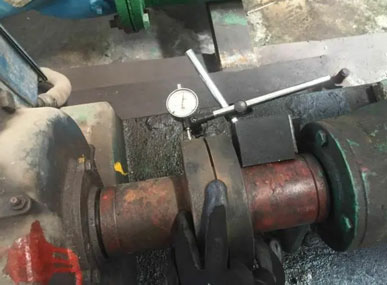

使用百分表進行找正

2.使用百分表和標價或者采用專用的找正工具測量?jī)陕?lián)軸器的不同心和不平行情況，這種方法適用于轉速很高和剛性連接與精度要求較高的轉動機械設備。

注意事項

1.為了看清刀形尺的光線建議使用手電筒。

2.在采用塞尺與刀形尺找正時，聯軸器徑向端面的表面上應該平整、光滑。沒有銹跡和毛刺。

3.采用專用的工具進行找正時可以先做好記號，可以防止測量數據誤差變大，并且應該將靠背輪分為四到八個點，便于后續可以得到精確的數據。

4.為了使測量的數據準確，需要查看電機的地腳螺栓是否連接緊密沒有松動。

5.做好記錄工作是找正的重要環節之一。

水泵聯軸器找正的技巧由水泵廠家總結。
