水泵止回閥可以分為兩種，前一種是可以安裝在水泵前豎吸管端頭，是為了不用抽一次水箱水泵沖一次水，水泵內和泵前的吸管內沒有水時水泵可以空轉抽不上水，水泵內需要充滿水才可以抽出水，這種水泵的安裝是高于液面的一種安裝方法，也被稱為負壓法比如從井中把水抽上來。后一種是水泵安裝方法是液面高于水泵，通常為二次供水時使用的這種方法，由于液面高于水泵，便于啟停水泵時不用關閉水泵出水閥，可以把止回閥安裝在水泵的后面。

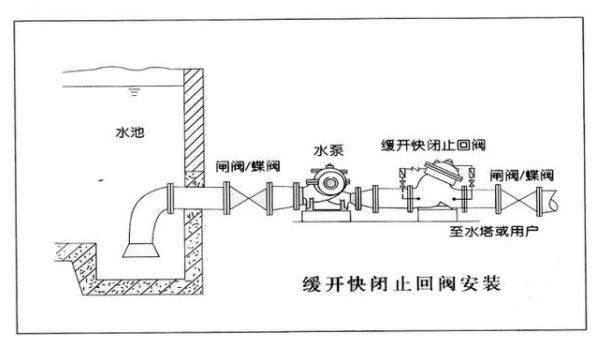

水泵止回閥安裝位置示意圖

水泵的止回閥又被稱之為逆止閥，它是一種自動的閥門，可以借助管道內流動的介質壓力推動閥瓣來實現閥門的開啟和關閉，介質停止流動時，止回閥的閥瓣會關閉，止回閥可以有效防止管道內介質發生倒流的情況，這會對管道的安全起到保護作用。

止回閥按照結構可以分為升降式止回閥、旋啟式止回閥、蝶式止回閥三種。升降式止回閥可以分為直通式和立式兩種。旋啟式止回閥可以分為單瓣式、雙瓣式、多瓣式三種。蝶式止回閥可以分為蝶式雙瓣、蝶式單瓣。上面幾種止回閥的連接形式上可分為螺紋連接、法蘭連接、焊接、對夾式連接。

安裝止回閥是為了保證水泵內部水流的流向，進而保證水泵的正常工作。關于止回閥的安裝位置，對于安裝在水泵前還是安裝在水泵后，大致可以分為兩種。

一種是安裝在水泵前的豎吸端頭上，也被稱之為底閥。這樣做是為了不用抽一次水向水泵內注一次水，水泵內需要灌滿充足的水才能抽出水。這種水泵的安裝的高于液面時的一種方法，也被稱為負壓閥。

另外一種是安裝在水泵的后方。這種安裝方法是液面高于水泵的情況下，便于啟停水泵時不用關閉水泵出水閥，對于母管制水泵系統可以有效防止發生倒流的情況。

止回閥需要安裝在水泵的出口和出口控制閥之間的位置，便于檢修止回閥。通常水泵的出口到是軟連接減振器的，接下來是止回閥，再接下來是隔斷閥。比如（蝶閥、閘閥、截止閥等）。

可以先裝閘閥后再裝閘閥或者蝶閥

優點是可以起到保護止回閥的作用，在并聯泵中，當一個泵不啟動出口閥門關閉，另外一個泵啟動時沖擊力都是閘閥或者蝶閥來承擔。閘閥發生故障后，可以把進出口閥隔離系統進行修理。

也可以先裝閘閥或者蝶閥后再安裝止回閥

優點是可以保護蝶閥或者閘閥，沖擊力需要依靠閘閥來承擔。

一般情況下止回閥啟動關閉時較為頻繁，內部鏈接部分和密封件容易出現損壞，為了便于修理，避免發生止回閥故障而停運整個系統的情況，需要考慮這一情況，會把止回閥裝在出口閘閥或者蝶閥之間。

水泵止回閥的正確安裝由水泵廠家總結。
