用戶在購買消防水泵控制柜后想要了解消防水泵控制柜的接線和接地要求，下面為您進行簡單的講解。

消防水泵控制柜接線要求

（1）接線前先要確保導線的截面積可以承載正常的工作電流，也需要考慮到柜內元件的損耗發熱，要保證柜內的溫度比柜外的溫度要高，需要留有一定的余量。

（2）配電板絕緣導線的較小截面積可以為1m㎡。配電板面板等可以活動部分的過渡導線應該留有足夠的可繞性。

（3）連接導線的絕緣應該是耐潮和耐霉以及阻燃的，絕緣電壓等級：在線路工作電壓小于或者等于100V時，絕緣電壓等級應該大于或者等于250V。線路工作電壓大于100V小于或者等于450V時，絕緣電壓等級應該大于或者等于500V。

（4）導線應該嚴格按照圖紙正確地接到指定的接線柱上。

（5）接線時應該排列整齊、清晰、導線絕緣良好、美觀、沒有損傷。

（6）引入柜內的電纜應該排列整齊、編號整齊防止交叉、應該固定牢固，不可以使所接的端子排受到機械力。

（7）主電路導線頭和尾端部以及中間可以適應彩色套管進行標記。

（8）導線絕緣應該使用專用剝線工具進行剝除，不可以損壞線芯，也不能損壞沒有剝除的絕緣，切口應該平整。

（9）每個電器元件的接點只能允許接2根線。

（10）導線和電器元件采用螺栓進行連接、插接、壓接或者焊接，應該牢固可靠。

（11）每個端子的接線點通常不宜接2根導線，特殊情況時假如必須接兩根導線連接需要可靠。

（12）端子排等幾種布置的元件的短接線不應該進入線槽，便于檢查與潔身線槽排線空間。

（13）柜內電路導線較大允許載流量不能超過有關規定。

（14）母線和電氣連接時，接觸面應該符合現行國家標準的有關規定。

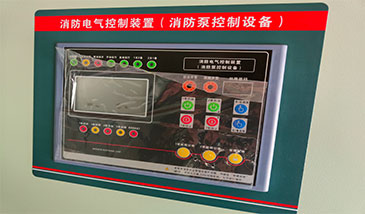

消防水泵控制柜

消防水泵控制柜接地要求

（1）接地裝置的接觸面需要光潔平滑才能確保良好接觸，有關有避免松動與生銹的措施。

（2）柜內元件的接地干線應該專門布置，假如使用并聯的方法可能會存在由于某一并點短路的危險。接地干線截面應該和主電源相線截面相同或者小一級，不要低于4m㎡。

（3）電壓互感器與電流互感器的次極繞組應該單獨可靠接地，接地處應該設有接地標記。保護接地應該和工作接地共用接地線與接地螺釘。

（4）配電板應該有可靠的接地裝置，裝有電器元件的面板和構架之間，以及構架和底座之間應該可靠接地。

（5）在遮板、蓋板、門的類似部件上面假如沒有安裝電器設備，一般的金屬螺釘連接與金屬連接會被認為可以確保電流的連續性。

（6）柜門和柜體的柔性接地導體可以采用鍍鋅屏蔽帶。端頭處理可以采用O型同接頭壓接，不可以直接把屏蔽帶穿孔固定。

（7裝有電氣可以開啟的門，裸銅軟線和接地的金屬構架進行可靠接地。

（8）所有接地裝置的緊固應該牢靠，應該設有鎖緊螺母或者彈簧墊圈可以有效防止松動。

（9）柜內有需要接地元件的接地柱要單獨用接地線接到接地體，元件間的接地線不可以使用跨界方式連接。

（10）保護和工作接地的接地接線柱螺紋直徑不應該小于規定值。專用接地接線柱或者接地板的導電能力至少應該相當于專用接地導體的導電能力，有足夠的間隙強度。

消防水泵控制柜接線和接地要求由水泵廠家總結。
