拆裝單級單吸離心泵_單級雙吸離心泵組裝與拆卸

單級雙吸離心泵在經過長期的使用后需要對其進行檢修工作,需要對單級雙吸離心泵進行拆卸查看零部件的完好情況,檢查完成后需要對單級雙吸離心泵進行組裝。

單級雙吸離心泵組裝

單級雙吸離心泵的吸入口與排出口均在雙吸泵的軸線下方,水平方向垂直于軸線,檢修時不需要拆卸進水、排出管路和電機。

轉子組裝

(1)葉輪應該安裝在軸的正確位置上不應該在一側,否則會出現和泵殼的軸向間隙不均勻的情況而導致摩擦。

(2)套筒安裝完成后并且把套筒螺母擰緊。為了避免水沿著軸泄露,應該采用密封橡膠圈填充軸套與螺母之間的間隙。組裝完成后氫保證橡膠環被套筒螺母壓緊,將螺母與套筒擰緊。

(3)把密封環、水封環、填料套、填料壓蓋、擋水圈都安裝在軸上。

(4)將軸承端蓋與軸承安裝好后把軸承螺母擰緊,接著安裝軸承體并且把軸承體與軸承端蓋擰緊。

(5)把聯軸器裝上。

轉子吊入

(1)上面步驟完成后再把裝好的轉子組件平穩地吊入泵體中。

(2)密封環安裝完成后輕輕轉動轉子并且查看密封環是否有摩擦并且調整密封圈,等到盤動轉子感覺靈活沒有卡頓為止。

泵蓋扣上

將單級雙吸泵的泵蓋擰緊后,再把雙吸泵的結合面螺栓與兩側的軸承體壓蓋擰緊。接著轉動轉子查看是否和以前不同。假如沒有明顯異常情況,簡要把空氣管和密封水管進行連接,接著增加填料,之后就能找正聯軸器了。

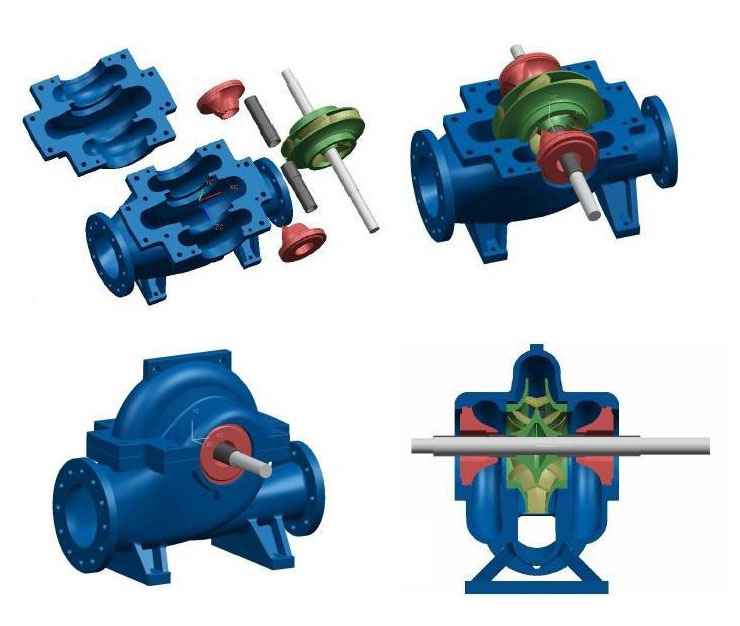

單級雙吸離心泵組裝圖

單級雙吸離心泵組裝圖

單級雙吸離心泵拆卸

泵殼解體

(1)將聯軸器的銷子拆除后再把單級雙吸離心泵與電機分離。

(2)將單級雙吸泵的結合面螺栓和銷子拆下,可以使泵蓋和下部的泵體分離,接著將填料壓蓋拆除。

(3)拆開和系統有連接的管路,比如空氣管和密封水管等,用布將管接頭包好,避免雜物掉落。

泵蓋吊出

將上面工作完成好之后,將泵蓋吊下即可。起吊中應該平穩并且注意不要和其他的部件相碰撞。

轉子吊出

(1)把兩側軸承體壓蓋松下并且脫開。

(2)使用鋼絲繩拴在轉子兩端的填料壓蓋處起吊,需要保持平穩和安全。轉子吊出后應該放在專用的支架上并且放置牢靠。

拆卸轉子

(1)把泵側聯軸器拆下并且妥善保管好連接鍵。

(2)將兩側軸承體端蓋松開并且將軸承體取出,接著將軸承緊固螺母、軸承、軸承端蓋、擋水圈依次拆下。

(3)把密封環、填料壓蓋填料套。水封環分別取下,查看其磨損或者腐蝕的情況。

(4)將軸套螺母兩側松開,將軸套取下并且查看磨損情況,需要時應該進行更換。

(5)查看葉輪磨損與汽蝕的情況,假如可以繼續使用就不用將其拆除。假如需要拆卸時需要用專業的拉力工具邊加熱邊拆卸,這樣可以防止泵軸損傷。

單級雙吸離心泵組裝與拆卸由離心泵廠家總結。推薦閱讀:單級雙吸離心泵結構和工作原理
