把葉輪組安裝在泵體中有兩個方法，一是把泵體從導流裝置沿著泵軸的軸線水平進行剖分，這種方法被稱為水平剖分式多級離心泵。二是把泵體和液體導流裝置沿著泵軸方向在葉輪之間用垂直于泵軸的平面剖分成若干段，這種方法被稱為分段式多級離心泵。

多級離心泵結構圖

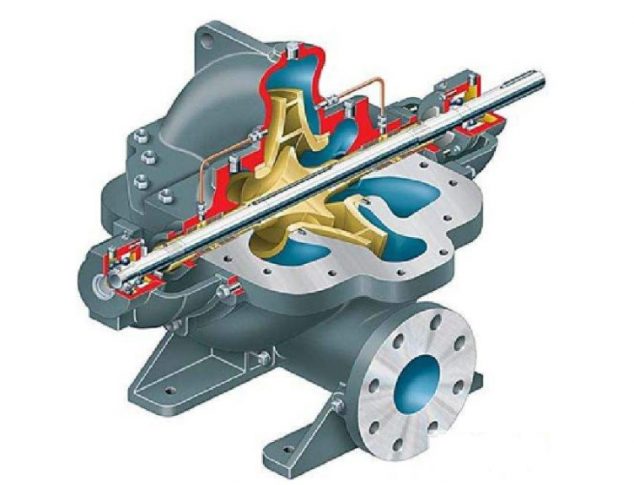

水平剖分式多級離心泵結構圖

水平剖分式多級離心泵結構圖

水平剖分多級離心泵采用蝸殼形泵體，每個葉輪的外面都有對應的蝸室，就等于把幾個電機我看吧裝在同一根軸上串聯工作，又被稱之為蝸殼式多級泵。泵體是水平剖分式，吸入口與排出口均能直接鑄在泵體上。檢修比較便捷，只需要把泵蓋取下就能暴露整個轉子，轉子檢修時需要把整個轉子吊出，無需拆卸連接管路。這種結構的多級泵葉輪一般為偶數對稱布置，大部分軸向力會得到平衡，無需安裝軸向平衡裝置。由于葉輪對稱布置泵殼中有交叉流道，水平剖分式多級離心泵比分段式多級離心泵的體積大，鑄造工藝相對會復雜一些。

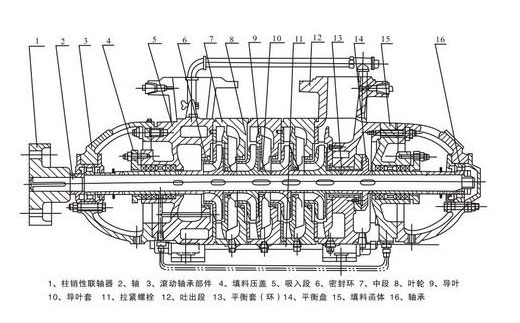

分段式多級離心泵結構圖

分段式多級離心泵結構圖

壓力較高時一般使用多級離心泵。分段式多級離心泵是一種垂直剖分多級泵，分段式多級泵是由一個前段、一個尾段與若干個中段構成，采用四個長桿螺栓連接為一個整體。安裝在泵軸上的葉輪的個數就表示離心泵的個數，中段的每個葉輪會配一個導輪，導輪的作用大致和蝸殼相同，主要是把動能轉化為靜壓能。葉輪通常是單吸的，吸入口會朝著一個方向。為了使軸向力得到平衡，會在末端后面裝上平衡盤，再用平衡管與前段進口相連通。轉子在工作時可以沿著軸向左右竄動，依靠平衡盤的推力平衡葉輪組的軸向力，把轉子維持在平衡位置附近。軸的兩端可以用軸承進行支撐，并且放置在軸承座上，軸的兩端都有軸封裝置。

多級離心泵工作原理

分段式多級離心泵中段每個葉輪的外緣都安裝有一個導輪，導輪是一個固定不動的圓盤。導輪的作用是將葉輪甩出的液體一部分動能利用減速而轉化為靜壓能，將這些液體收集后沿著徑向回流而導入到下一級葉輪入口處。導輪的正面有環繞在葉輪外緣的正向導葉，背面有液體引向下一級葉輪入口的反向導葉。

液體從葉輪甩出后平緩地進入和用途流速方向一致的正向導葉，沿著正向導葉繼續向外流動，速度會漸漸降低，靜壓能會不斷提高到達導輪外側的空隙當中，流速小靜壓能會升高。液體從正向導葉流出后，沿著軸向繞過導輪內部間隔板，再沿著反向導葉向內側流動，環向流速會有所降低，沿著軸向會進入下一級葉輪。

和蝸殼相比導輪外形尺寸較小，把動能轉化為靜壓能的效率也會比較低。導輪中有許多葉片，離心泵的實際工況和設計工況偏離時，液體流出葉輪時的運動軌跡和導輪葉片形狀不一致，會產生較大的沖擊損失而導致效率的降低。使用導輪裝置的離心泵工作區域較窄，揚程與效率曲線會比蝸殼泵的陡一些。導輪具有中心對稱性不會像蝸殼那樣產生作用在轉子上的徑向壓力，多級泵通常在前段尾端使用蝸殼，在中部若干段使用導輪。

各種多級離心泵的工作原理是由葉輪帶動液體高速運行，使液體產生離心力而得到能量。處于一段葉輪前側吸入室內的液體進入一級葉輪，經過葉輪對其做功后，甩入一級導輪，經過一級導輪轉能后再進入二級葉輪，經由二級葉輪繼續對其進行作功，接著進入第二級導輪，直到從末級葉輪甩出經過蝸殼收集后送到排出口將液體介質排出。

多級離心泵結構圖及原理由離心泵廠家總結。推薦閱讀：什么叫多級泵？什么叫單級泵？
