水泵葉輪的修復(fù)方法有銅絲修補(bǔ)法、氣焊修補(bǔ)法、速成鋼修補(bǔ)法、環(huán)氧樹脂修補(bǔ)法、堆焊修補(bǔ)法等等。

水泵由于受到水流和泥沙的沖刷、介質(zhì)的腐蝕等原因，水泵葉輪會漸漸磨損與腐蝕。水泵葉輪表面會形成條痕與溝槽或者是氣蝕破壞，葉輪葉片會出現(xiàn)蜂窩狀的孔洞，嚴(yán)重時會有穿孔產(chǎn)生。假如葉片在鑄造時就有沙眼、氣孔或者夾渣，水泵運(yùn)行后表面會容易出現(xiàn)氣孔，情況嚴(yán)重時會有裂縫產(chǎn)生。

水泵葉輪的修復(fù)方法有許多種，以水泵葉輪氣蝕的修復(fù)方法比較多，例如使用高分子復(fù)合材料涂護(hù)、環(huán)氧樹脂涂護(hù)和橡膠、尼龍復(fù)合材料修補(bǔ)、粉末噴涂等，還有使用不銹鋼鑲嵌以及推焊等。使用環(huán)氧樹脂高分子材料涂護(hù)可以使施工更加簡單、價格便宜等優(yōu)點(diǎn)，而且使用效果很好。

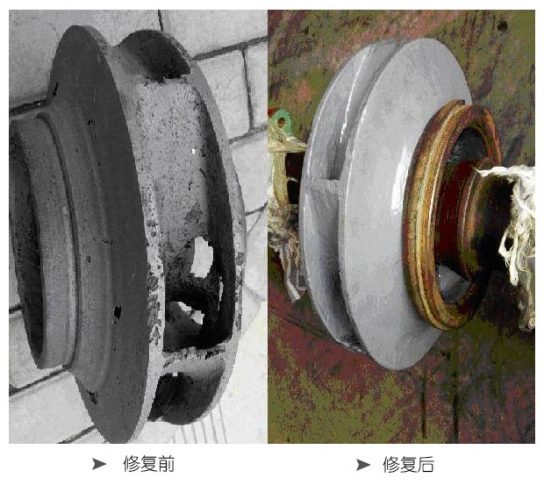

水泵葉輪修復(fù)圖

水泵葉輪修復(fù)方法

銅絲修補(bǔ)法

針對針孔狀的汽蝕只要孔洞沒有連成片就能用紫銅絲打入針孔當(dāng)中再用銼刀銼平即可。處理前需要用磨光機(jī)清除葉片表面的鐵銹與污物，接著吹出氣孔內(nèi)的雜物，再朝孔內(nèi)填充適當(dāng)粗細(xì)的紫銅絲，可以用手錘輕輕敲擊把紫銅絲擠壓，擠實(shí)到孔中后再用銼刀銼平。

氣焊修補(bǔ)法

把葉輪放在炭火上加熱到四百到五百度，再補(bǔ)焊處進(jìn)行掛錫，再用氧乙炔焰將黃銅絲融到需要修復(fù)的溝槽或者孔洞中，焊完后將炭火移去，可以用石棉板覆蓋進(jìn)行保溫，使葉片緩慢冷卻，避免有裂紋產(chǎn)生。焊補(bǔ)后可以用銼刀按照原有輪廓線進(jìn)行加工修整。

速成鋼修補(bǔ)法

速成鋼是一種固化前是膠泥狀的粘接修補(bǔ)劑，固化后的強(qiáng)度很高、硬度很高、可以不收縮不銹蝕，適合對鋼鐵等金屬材質(zhì)出現(xiàn)的氣孔、裂紋和沙眼等處填充和修補(bǔ)，有很好的粘合效果。修補(bǔ)前可以把修補(bǔ)周圍的浮修與污物進(jìn)行清理并且粗糙化。將速成鋼塑料管中的膠體取出，再把交替內(nèi)芯和外皮兩種不同顏色的材料用手快速充分揉合成一色，以達(dá)到發(fā)熱柔軟為宜。速成鋼膠體要凝固前，可以用力粘牢到修補(bǔ)處，隨膠體固化過程中用力多次壓實(shí)，使膠和葉片的附著力增強(qiáng)。速成鋼硬化后可以用銼刀銼平。

環(huán)氧樹脂修補(bǔ)法

按照配合比與順序取適量環(huán)氧樹脂、鄰苯二甲酸二丁酯、乙二胺、丙酮放在玻璃器皿中進(jìn)行混合攪拌。攪拌時需要注意膠黏劑的黏稠度，丙酮用量適當(dāng)添加。已經(jīng)配置好的環(huán)氧樹脂要在二十秒到三十秒內(nèi)用完?？梢杂醚蛎⒄喝∫恍┉h(huán)氧樹脂刷涂葉片表面的沙眼和氣孔處，刷涂時可以用尖錐輕輕將砂眼和氣孔中間的氣泡擠出，涂抹時盡量涂實(shí)，可以用刮板輕輕刮平壓實(shí)。等到環(huán)氧樹脂固化后再涂抹兩到三遍。涂抹時要使葉片表面光滑平順。涂刷完成后葉輪放在日常氣溫下慢慢進(jìn)行養(yǎng)護(hù)。等到環(huán)氧樹脂完全固化后，再用銼刀或者磨光機(jī)對葉輪輪廓線和面層上的凸起進(jìn)行修理。

堆焊修補(bǔ)法

堆焊前可以使用砂輪機(jī)打磨氣蝕的部分，再清理表面的鐵銹和雜物，直到露出光亮的金屬體為止，可以使退函層與葉片結(jié)合的更加牢固。清理完成后把葉輪放入炭火中進(jìn)行預(yù)熱。使用和葉片材質(zhì)相同的焊條或者不銹鋼焊條，要做到不脫皮不破損，除去水分后保持干燥，防止堆焊中有氣孔產(chǎn)生。堆焊時需要采取往返焊，也可以使用分層交叉壓焊，每次堆焊量要少，避免葉片受熱集中有應(yīng)力變形產(chǎn)生。補(bǔ)焊后可以采用磨光機(jī)對葉片進(jìn)行修整。修復(fù)后的葉輪要進(jìn)行靜平衡試驗(yàn)。避免葉輪高速運(yùn)行時由于附加種類的不平衡而產(chǎn)生離心力使水泵出現(xiàn)振動。

水泵葉輪修復(fù)方法由水泵廠家總結(jié)。推薦閱讀：如何對水泵葉輪做動平衡檢測？
