離心泵的結構可以分為立式結構和臥式結構，離心泵的型號和種類在水泵中是最多的，有ISW臥式離心泵、ISG立式離心泵、CZW不銹鋼臥式離心泵、CZL立式管道離心泵、CQBF磁力驅動離心泵、CQ不銹鋼磁力離心泵、CZOW節能中開雙吸離心泵、CZOW型中開雙吸離心泵、IH、IS臥式清水化工離心泵、IHF氟塑料襯里合金離心泵、IH型大排量化工管道泵、FB全不銹鋼耐腐蝕化工離心泵、PF強耐酸堿化工塑料離心泵、PBG屏蔽式管道離心泵、FB1耐腐蝕離心泵、FS防爆玻璃鋼離心泵、FSB耐高溫氟塑料合金離心泵、GDL立式多級管道離心泵、CHL臥式多級離心泵。
離心泵的型號
單級單吸離心泵
單級單吸泵是由軸向單面進入葉輪，只有一個葉輪被稱之為單級單吸離心泵。和混流泵與軸流泵相比，揚程會比較高流量會很小，結構比較簡單使用比較方便。單級單吸離心泵是針對我國國情并滿足用戶進行設計研發制造的。一共有八十多種產品，四百多個規格型號。
雙吸離心泵
雙吸泵是從葉輪兩面進水的，單級雙吸離心泵有S、SH、CZOW、CZNW幾種型號，S型和SH型的區別是從驅動看，S型雙吸泵為順時針方向旋轉，SH型為逆時針方向旋轉。
多級離心泵
多級泵和單級泵相比，區別在于多級泵有兩個或者兩個以上葉輪，而單級泵只有一個葉輪。多級離心泵有臥式與立式兩種結構，型號有D型、GDL、CHL多級泵。
離心泵型號意義
ISW150-160（Ⅰ）A（B）
ISW-臥式管道離心泵
150-泵進出口直徑
160-葉輪名義外徑
（Ⅰ）-流量分類
A-表示葉輪經過一次切割
（B）-表示葉輪經過二次切割
ISG50-160（Ⅰ）A（B）
ISG-立式單級單吸離心泵
50-泵進出口直徑
160-葉輪名義外徑
（Ⅰ）-流量分類
A-表示葉輪經過一次切割
（B）-表示葉輪經過二次切割
CZW32-100（Ⅰ）（A）（B）（C）
CZW-臥式離心泵
32-泵進出口直徑
100-葉輪名義直徑
（Ⅰ）-擴流型
（A）-葉輪經過一次切割
（B）-葉輪經過二次切割
（C）-葉輪經過三次切割

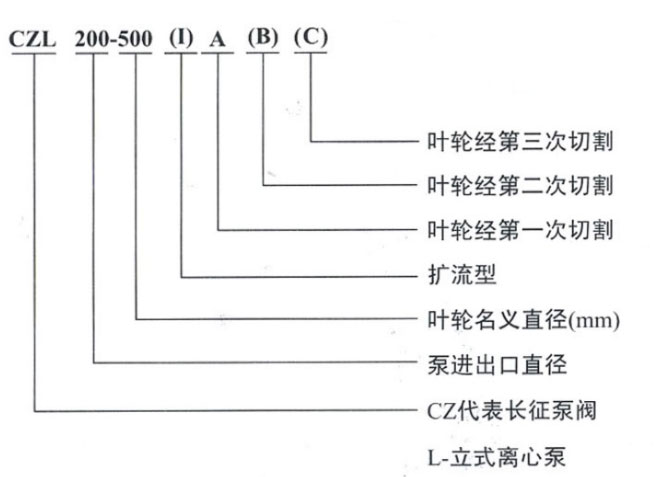

CZL立式離心泵型號意義
CZL200-500（Ⅰ）A（B）（C）
CZL-立式離心泵
200-泵進出口直徑
500-葉輪名義直徑
（Ⅰ）-擴流型
A-葉輪經過一次切割
（B）-葉輪經過二次切割
（C）-葉輪經過三次切割

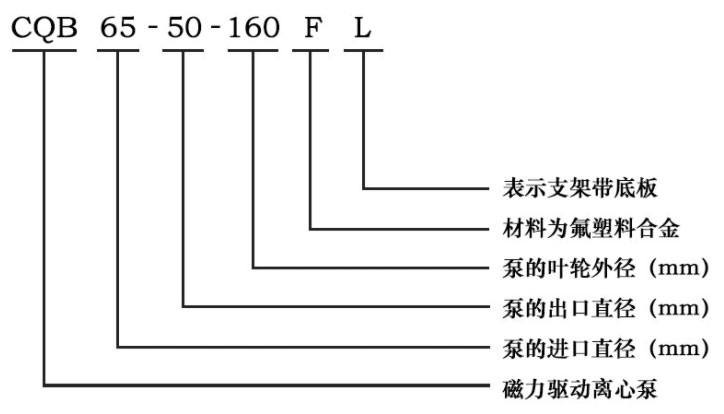

CQB-F磁力驅動離心泵型號意義
CQB65-50-160FL
CQB-磁力驅動離心泵
65-泵的進口直徑
50-泵的出口直徑
160-泵的葉輪外徑
F-材料為氟塑料合金
L-表示支架帶底板
50CQ-25
50-泵進口直徑
CQ-磁力驅動泵
25-泵額定揚程
CZOW100-260（Ⅰ）A
CZOW-中開雙吸離心泵
100-泵出口直徑
260-葉輪名義直徑
（Ⅰ）-擴流型
A-葉輪經過一次切割
CZOW800-980（Ⅰ）A
CZOW-雙吸中開離心泵
800-泵出口直徑
980-葉輪名義直徑
（Ⅰ）-擴流型
A-葉輪經過一次切割

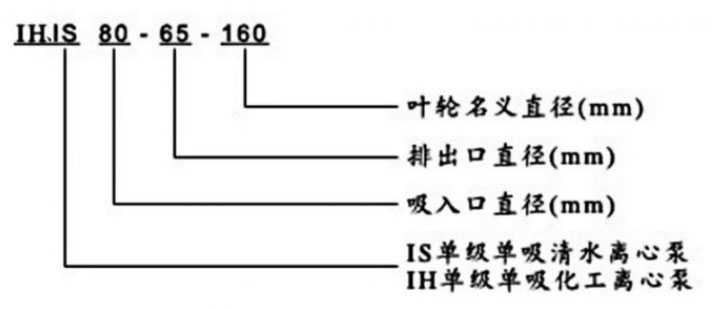

IH、IS臥式清水化工離心泵
IH、IS80-65-160
IH-單級單吸化工離心泵
IS-單級單吸清水離心泵
80-吸入口直徑
65-排出口直徑
160-葉輪名義直徑
IHF50-32-160A
IH-化工泵代號
F-過流部件氟塑料
50-進口直徑
32-出口直徑
160-葉輪名義直徑
A-葉輪經過一次切割
IH80-65-160
IH-單級單吸化工離心泵
80-吸入口直徑
65-排出口直徑
160-葉輪名義直徑
100FB37-A
100-吸入口直徑
F-耐腐蝕化工離心泵
B-過流部分為不銹鋼
37-名義揚程
A–葉輪經過一次切割
PF65-50-160
PF-耐腐蝕離心泵
65-進口直徑
50-出口直徑
160-葉輪名義直徑
PBG50R-200（Ⅰ）A（B）（C）
PBG-屏蔽式管道離心泵
50-泵進出口直徑
R-流通類別，熱水為R，腐蝕性流通為P
200-葉輪名義外徑
（Ⅰ）-流量分類
A-葉輪經過一次切割
（B）-葉輪經過二次切割
（C）-葉輪經過三次切割
50FB1-25-A
50-泵吸入口直徑
F-單級單吸耐腐蝕泵
B-不銹鋼制造
1-管道式
25-揚程
A-葉輪經過一次切割
FS80-65-35-A
F-耐腐蝕離心泵
S-與介質接觸零部件為玻璃鋼材質
80-吸入口直徑
65-排出口直徑
35-揚程
A-葉輪經過一次切割
50FSB-30DL
50-吸入口直徑
FS-與介質接觸部件材料為氟塑料
B-單級單吸懸臂式離心泵
30-揚程
D-短支架連接式
L-軸連式（帶底板）
50GDL（S）12-15×5-B
50-進出口直徑
GDL-立式多級管道離心泵
（S）-下吸上吐式
12-流量m3/h
15-揚程m
5-級數
B-便拆式
CHL4-30
CHL-過流部件為不銹鋼
4-額定流量m3/h
30-級數
離心泵的選型
離心泵選型時應該根據工藝流程和給排水要求，可以從液體輸送量、裝置揚程、液體性質、管路布置、操作運行條件。
1.液體輸送量
流量是離心泵選型的重要數據之一，它會關系到整個裝置的生產能力與輸送能力。選擇離心泵時可以以較大流量為依據同時需要兼顧正常流量，沒有較大流量時可以取正常流量的1.1倍來作為較大流量。
2.裝置揚程
裝置系統時所需要的揚程同樣是重要性能參數之一，可以放大5%～10%余量后揚程來進行選型。
3.液體性質
液體性質包括液體介質名稱，物理性質、化學性質、其他性質，物理性質包括溫度、密度、粘度、介質中固體顆粒直徑、氣體的含量等，這會涉及到系統的揚程、有效汽蝕余量的計算、合適泵的類型；化學性質主要是液體介質的化學腐蝕性與毒性，是選擇泵材料與選擇哪一種軸封形式的重要依據。
4.管路布置
裝置系統的管路布置條件是指送液高度、送液距離、送液走向，吸入側較低液面、排出側較高液面等一些數據、管道的規格和長度、管件規格、材料、數量等等，便于進行系統揚程計算與汽蝕余量的校驗。
5.操作運行條件
液體的操作、飽和蒸汽力、吸入側壓力、排出側容器壓力、海拔高度、環境溫度操作是間隙的還是連續的、泵的位置是固定的還是移動的。
離心泵的型號意義及選型由離心泵廠家總結。
