鍋爐給水泵的基本結構組成是由很多部件構成的，具體可以參考鍋爐給水循環泵的結構圖。

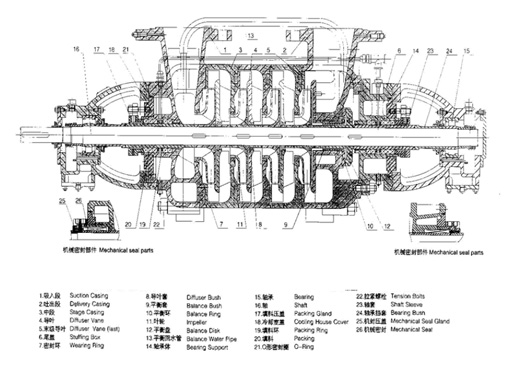

鍋爐給水泵結構圖

1.轉子部分

轉子部件主要是由葉輪、平衡盤、軸套等零部件用軸螺母固定于軸上，使用平鍵防轉銷，整個轉子支撐在兩端的軸承上，轉子用彈性注銷聯軸器和電機繞性聯接。

2.定子部分

定子部分主要有前段、中段、后段、導葉、軸承架等零件由拉緊螺栓連成一體。前段和后段兩側旁邊用螺栓與螺母固定于底座上。為了便于固定給水泵的位置，前段側面和泵座支架間用圓柱銷定位。為了在熱膨脹時泵體能向膨脹移動。前段和后段下面與泵座間可以用導向鍵固定導向。

3.軸承部分

泵轉子是由兩個相同的標準華東軸承來支撐。軸瓦使用雙油環進行自行潤滑。使用外接工業水或者自來水進行冷卻，冷卻水壓力不要高于規定值。軸承架下面各有三個調節螺釘，用于調整軸瓦的對中作用。泵的軸承架上使用了油位計裝置，在正常供油的情況下，可以始終保持油位的恒定不變。這種油位計可以根據在大氣壓強作用下，產生等壓面原理進行工作。工作液面下降時，油杯的出油坡口會暴露在大氣中。空氣通過油標止口處四個小孔和杯座上一小槽進到油杯內腔，油在油柱靜壓力作用下流出油杯，油杯液面會下降，油杯中流出的油會使工作液面回升到標定的位置，這時會淹沒了出油坡口，進氣進不去，油杯內腔是負壓，抵消了油位柱的靜壓力。油不會流出。這樣反復的循環一直到油杯中的油用完為止。

油位記結構比較簡單安全可靠，使用與保養較為方便。油位計的油杯能向上拔出，等油杯中灌滿油后，把油杯插入杯座就行。保養時需要注意油杯下面的小孔和杯座上的小槽不可以有堵塞的情況，否則油位即將失效。油杯外表面需要保持清潔，可以確保清晰地顯示油杯液面。避免碰撞及損壞。

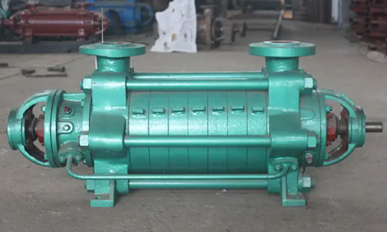

鍋爐給水泵

4.平衡機構

鍋爐給水泵使用完全平衡軸向力的平衡盤水力平衡裝置。裝置有平衡盤、平衡板、節流襯套等部件構成。平衡泄露水返回前段吸入渦室。

5.鍋爐泵的冷卻系統

當泵送介質溫度超出80℃時，需要接通冷卻水的部位有靜環和軸承水冷室。

6.鍋爐給水泵的密封

（1）給水泵的前段、中段與后段之間靜止結合面使用金屬面密封，并且密封面的外止口配有輔助密封圈和轉子各零部件使用金屬面密封，軸套和軸處使用膠圈密封。

（2）鍋爐給水泵的工作室兩端使用機械密封進行密封。

（3）給水泵各級間使用密封環、導葉套分別和葉輪口環、葉輪小端口環間的微小徑向間隙進行密封。
