低溫冷卻液循環泵是循環泵的一種結構形式低溫循環泵屬于臥式結構。低溫循環泵使用說明書會為您簡單講解低溫循環泵的概述、特點、結構圖、型號、用途、工作條件等。

低溫循環泵概述

低溫冷卻液循環泵是本公司參照IS型離心泵的參數性能與立式泵的結構進行設計制造而成的，符合我國的標準要求。具有效率高流量大揚程范圍廣、結構合理成本低壽命長占地面積小安裝便捷等特點。是代替IS、DL等常規產品的新型離心泵，比較適合高層建筑給排水、園林、噴灌、冶金、市政、食品、礦山、空調、化工、消防系統和其他行業輸送水以及化學介質其他液體之用。流量范圍在15m3/h~1200m3/h，擴流型、A、B、C切割型等250多種規格，根據流體的介質與溫度派生出熱水泵、化工泵、清水泵 、防爆油泵和防爆化工泵等產品。

低溫循環泵特點

直連設計：低溫循環泵的設計使用延長電機軸直接驅動葉輪的方式，取代了一般離心泵的轉子部件支撐，無需聯軸器，葉輪和電機同軸運行。組件同心度高可以使運行更加平穩、振動聲音小噪聲低。由于是直連設計占地面積很小重量比較輕。結構使用了后拉結構能在不拆進出口管路的情況下退出電機和轉子部件，安裝維修比較方便。

雙流道設計：一部分泵體使用雙流道設計可以減少徑向力，進而延長機械密封與電機以及軸承的壽命。

無滲漏機械密封設計：低溫冷卻液循環泵根據使用介質不同可以分別使用合資或者進口的耐溫、耐磨、耐腐硬質合金機械密封，進而解決了離心泵嚴重滲漏的問題，保證了運行場地干凈整潔，符合環保的規定要求。

注意：訂購時需要注明介質、環境、特殊情況推薦選用磁力驅動離心泵或者無泄漏離心泵。

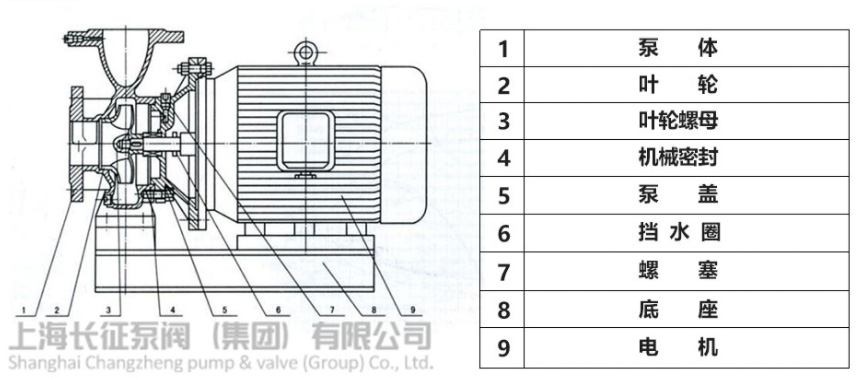

低溫循環泵結構圖

低溫循環泵結構圖

低溫循環泵型號

CZW80-160（Ⅰ）（A）（B）（C）

CZW-低溫冷卻液循環泵

80-進出口直徑

160-葉輪名義直徑

（Ⅰ）-擴流型

（A）-葉輪經過一次切割

（B）-葉輪經過二次切割

（C）-葉輪經過三次切割

低溫循環泵用途

低溫循環泵可以泵送清水類似于清水的其他液體，適用城市供排水與工業、高層建筑增壓送水、園林噴灌、消防增壓、浴室、暖通制冷循環等設備配套。使用溫度要小于等于80℃。

低溫循環泵工作條件

低溫循環泵較高工作壓力小于等于1.6MPa，循環泵吸入口壓力加上揚程小于等于1.6MPa。低溫冷卻水循環泵工作壓力大于1.6MPa時選用應該另行標注。

環境溫度小于等于40℃，相對濕度小于90%。

泵送介質中固體顆粒體積含量不能高于單位體積的0.1%，顆粒小于0.2mm。

低溫循環泵使用說明書由循環泵廠家總結。推薦閱讀：冷卻液循環泵的作用及原理
