離心泵是化工行業(yè)經(jīng)常用到的水泵之一，離心泵在日常生產(chǎn)生活中經(jīng)過長時間的使用會遇到一些問題，例如離心泵葉輪經(jīng)過長時間的使用會出現(xiàn)一些磨損問題，對于離心泵葉輪的問題，水泵節(jié)能公司為您整理了一些離心泵葉輪的修理方法，供您在遇到這種問題時可以進行參考。

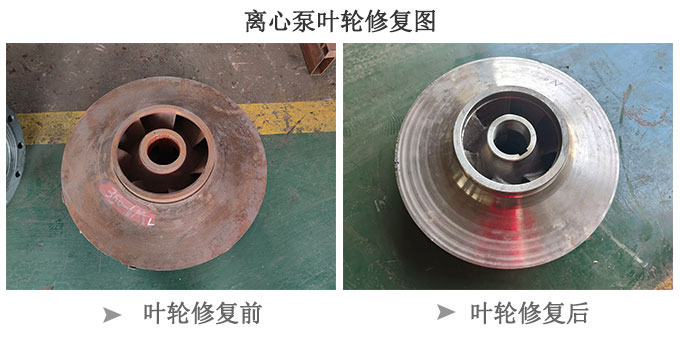

離心泵葉輪修復(fù)

離心泵葉輪的修理方法

磨損的修理工作

長期運行的葉輪由于受到介質(zhì)的沖刷或者腐蝕，壁厚的減薄會慢慢的展示出來，進而降低葉輪的強度，這時葉輪有可能和泵殼、泵蓋或者密封環(huán)相互產(chǎn)生摩擦，進而出現(xiàn)局部的磨損表面出現(xiàn)圓弧形磨痕。鑄鐵材質(zhì)的葉輪很有可能有氣孔或者夾渣等缺陷存在，也有可能會由于意外的情況而有裂紋或者破損出現(xiàn)。應(yīng)該針對不同情況進行修復(fù)或者更換。

葉輪和其他零部件相互摩擦所產(chǎn)生的偏磨損可以用堆焊法來進行修復(fù)。針對不同材質(zhì)的葉輪推焊的方法是不同的。針對鑄鋼葉輪可以用到普通結(jié)構(gòu)鋼焊條，針對不銹鋼應(yīng)該選擇不銹鋼焊條，使用電弧焊的方法進行堆焊。針對葉輪可以用鑄鐵焊條，使用氧-乙炔氣焊進行堆焊工作，鑄鐵葉輪堆焊時應(yīng)該先進行預(yù)熱后，溫度在650℃～750℃堆焊后，應(yīng)該在車床上把堆焊層車光到原來的尺寸。針對玻璃鋼或者塑料葉輪的磨損通常不進行修復(fù)而是使用備用件進行更換。

葉輪會受到酸、鹽的腐蝕或者介質(zhì)的沖刷，形成的厚度減薄、鑄鐵葉輪的氣孔或者夾渣由于振動或者碰撞所產(chǎn)生的裂紋或者變形，通常情況下是不能進行修理的，能用新的備用件進行更換。但是假如需要進行修理可以用補焊法來進行修復(fù)補焊，需要根據(jù)葉輪的材質(zhì)和使用不同的補焊方法。假如不是金屬葉輪出現(xiàn)的裂紋或者磨損，能用環(huán)氧樹脂進行粘接，粘接過后應(yīng)該可以恢復(fù)原狀并且二十四小時后就能使用。

大型化工泵葉輪流道較為寬廣，當葉輪被腐蝕后除了能補焊修復(fù)外，還能使用環(huán)氧粘接劑進行修補工作。

徑向跳動的修理工作

葉輪徑向跳動量的大小代表葉輪的旋轉(zhuǎn)精度，假如葉輪的徑向跳動量超出了規(guī)定范圍，在運行時會有振動產(chǎn)生，情況嚴重的話還有可能會影響離心泵的使用壽命。在離心泵葉輪需要修理時，需要檢查葉輪的徑向跳動。葉輪進口端與出口端的外圓和徑向跳動量通常不應(yīng)該超出0.05mm。假如超出的不多也就是在0.01mm以內(nèi)，能在車床上去掉0.06mm～0.1mm。使它符合規(guī)定要求，假如超出很多應(yīng)該查看泵軸的直線度偏差是否過大，能用矯正泵軸的方法來進行修理工作，可以消除葉輪的徑向跳動。

葉輪靜平衡修復(fù)

加工制造或者磨損修理的原因，葉輪的質(zhì)量不一定可以完全中心對稱，葉輪的中心很有可能不在作圓周運動的軸線上會產(chǎn)生一定的偏心。假如這樣葉輪在運行中它自身的離心力會得不到平衡，會有噪聲與振動產(chǎn)生，情況嚴重時會損壞機件。針對這個問題有必要使用一些措施來進行解決，利用增加或者減少葉輪的某一部分的質(zhì)量來使葉輪的質(zhì)量呈中心對稱，重心在葉輪的軸線上，可以稱之為葉輪的靜平衡。根據(jù)技術(shù)上的原因靜平衡葉輪不可能完全除去不平衡質(zhì)量，葉輪允許的較大不平衡質(zhì)量不能超過規(guī)定值。

離心泵葉輪的修理方法由離心泵廠家總結(jié)。
