多級離心泵檢修規程可以分為三個部分分別是檢修前的規程、拆卸零部件、清洗測量組裝。

檢修前的規程

檢修前需要準備好測量工具、梅花扳手、木塊、拉馬、機封取出工具等等。

拆卸零部件

將軸承、機械密封、密封腔、出口尾座、葉輪、泵殼進行拆卸。

軸承拆卸

1、把聯軸器用拉馬工具取出，分別拆掉進、排端軸承油蓋和軸承托架。

2、將軸承拆卸并且鎖緊螺母，電機端可以左旋，出口端可以右旋，可以用拉馬工具將滾動軸承進行拆卸。拆卸電機端軸承時能用拉馬進行拆卸。在裝入拉馬時應該把三爪調平確保軸承受力均勻。在拆卸的過程中可以用蒸汽加熱與用銅棒輕輕振動來加速軸承進行拆卸。

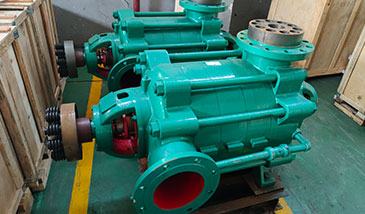

多級離心泵

機械密封拆卸

1、分別把襯套取出，再把機械密封靜環蓋進行拆卸，將軸套O型密封膠圈和軸套取出。取軸套時很難取出，可以用專用工具將軸套取出。

2、使用專業機械密封將夾具取出的原理是，加工一個厚度是12毫米、直徑等于軸套非密封部位的尺寸相同，接著把任意一邊據開，在據開除焊緊固螺釘后便于夾具牢固固定在軸套上，接著用拉馬把它取出。

3、機械密封取出后應該仔細查看動靜環摩擦副的磨損情況，密封面上不可以有劃痕。彈簧彈性是否出現變形和斷裂。O型圈是否出現變形、老化和斷裂，通常情況下O型膠圈是一次性使用。查看機封定位螺釘是否出現松動，推環是否出現變形，推環在動環座中上下移動是否順暢。動環座止動口是否有損壞與變形。假如有上面問題應該更換成套機封。

4、軸套的檢查關鍵在于動環密封O型圈密封部位和軸套O型圈密封部位不可以有劃痕、變形、毛刺等明顯缺陷，不可以敲打或者更改其部位的尺寸。假如有損壞、變形、尺寸改變應該更換成合格的軸套。

將密封腔、平衡盤、平衡環進行拆卸

1、機封拆卸完成后可以把密封腔進行拆卸，在將密封腔取出的同時應該注意查看此處有密封墊，一般密封墊使用高壓石棉墊。

2、將平衡盤拆卸時假如不可以順利的把它拿出，可以通過原平衡盤上兩個螺絲孔進行拆卸，方法是把兩根絲桿裝到絲孔內擰緊，在軸的末端裝上頂絲再頂。

3、平衡盤的檢查工作，平衡盤屬于易損部件，一般使用7200小時后就能做報廢處理，不能做連續使用。

4、將平衡環拆卸是從出口尾座拆卸后放置平再接著拆卸。將平衡環進行檢查，平衡環屬于易損件，一般使用7200小時后就不能連續使用了。

5、平衡套是在平衡環拆卸后進行的，把出口尾座翻面放平，可以用平衡套尺寸相似的工具放在平衡套上把它敲出，平衡套屬于易損部件，使用7200小時后就不能再次使用了。

將葉輪泵殼進行拆卸

1、將葉輪進行拆卸后，不可以再敲打葉輪，否則會出現變形影響多級泵在運行中的動平衡。

2、每拆卸完一個葉輪后才能拆卸泵殼，泵殼拆卸時應該注意不要把泵殼定位止口碰壞或者碰傷。

3、將葉輪拆卸完成后，再把主軸取出后，多級離心泵就拆卸完成了。

清洗測量組裝

1、把不需要更換的零部件進行逐個清洗，尤其是軸承箱。

2、將葉輪與密封環的配合間隙進行測量，間隙值要在規定值范圍內；將導葉套和葉輪配合間隙進行測量，間隙要在規定值范圍內。

3、需要查看主軸是否和型號一致，要看尺寸與鍵槽是否符合標準要求。

4、可以用工具清理鍵槽毛刺，把平鍵放入槽內查看平鍵高度是否符合裝配要求。

5、在葉輪和主軸試裝前，應該先把葉輪兩端面的毛刺進行處理，避免葉輪和葉輪間由于毛刺使葉輪垂直度達不到要求?？梢杂霉ぞ甙讶~輪鍵槽的毛刺磨平。接著把葉輪和主軸進行安裝，可以使每個葉輪可以自由的在主軸上進行轉動。

6、裝配葉輪與泵殼時應該注意葉輪的安裝順序，泵殼的順序，泵殼密封面的清洗。裝配到三級后防止泵殼太重影響下一段裝配，應該在泵殼下部墊一個適合高度的木塊，接著把葉輪與泵殼裝入。

7、將機械密封和軸套以及鎖緊螺母裝配完成后，在沒有裝配軸承與軸承托架時不要盤動多級離心泵，這是由于離心泵中的內部零件中心在下面，盤動時會出現不同心的可能。
