氣動泵是氣動隔膜泵的簡稱，它是一種新型的泵送機械，氣動泵是我國新穎的一種氣動隔膜泵產品。氣動泵的工作原理是使用壓縮空氣為動力源，針對各種帶有顆粒的液體、腐蝕性液體、易燃易揮發、劇毒的液體介質都可以抽光吸盡。從氣動泵結構圖可以看出氣動泵的結構是由許多配件構成，例如進氣口、配氣閥體、配氣閥、圓球、球座、隔膜、連桿、連桿銅套、中間支架、泵進口、排氣口等等。

氣動隔膜泵動圖

氣動泵工作原理

氣動泵的工作原理類似于柱塞泵，氣動泵是由一種膜片往復變形導致容積發生變化的容積泵。氣動泵的工作原理是借助空壓機把壓縮空氣輸進隔膜氣動泵的配氣閥來驅動氣動雙隔膜泵中間體中連接軸來帶動氣動泵泵體介質中的QBY隔膜泵膜片做橫向拉伸運動來達到自吸流體作用的容積式往復泵。在氣動泵的兩個對稱工作腔中，各安裝一塊具有彈性的隔膜，連桿把兩塊隔膜連接成一體，壓縮空氣會從單向氣動隔膜泵的進氣接頭進入配氣閥后推動兩個工作腔內的隔膜，驅動連桿連接的兩塊隔膜一起運動。在另外一個工作腔中的氣體會從隔膜的背后排出泵外。氣動泵由氣流結構與液流結構兩部分構成利用兩側的膜片能全部隔離。

氣源壓力需要只大于每平方厘米兩公斤就能工作。在5公斤到8公斤工作壓力下，氣閥室中的高壓氣體利用氣流疏導系統帶動量那周進行左右往復運動，消耗后的低壓氣體利用排氣口快速排出。在兩側高壓和低壓氣體交替作用下，連桿軸改動兩側的膜片進行左右運動，確保兩邊容積腔中氣壓發生交替變化，進而實現液體的連續吸入和排出。

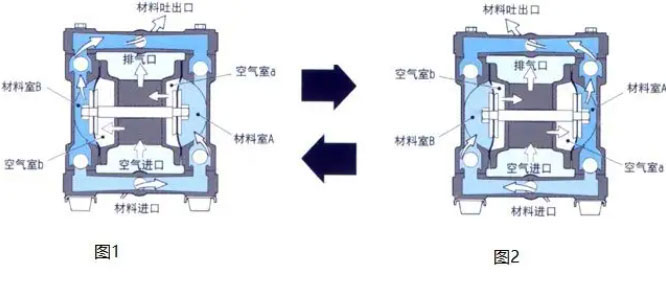

氣動隔膜泵工作原理圖

圖1：空氣經過氣閥壓縮進入到空氣室B的背面，再由膜片擠壓到液室。這種以空氣驅動的方式能避免平?；钊?qū)動的機械應力，進而顯著地延長膜片的使用年限。在壓縮空氣把空氣室B推離中心體時，另外一端的空氣室A會被連接的中心軸拉到中心體，空氣室A背面的空氣會由出口排放到泵體外。會使空氣室B形成真空狀態，可以借助外面大氣壓的作用把流體由入口支管閥球推離閥座，確保流體可以自由地進入到空氣室B直到填滿。

圖2：受到空氣擠壓后的空氣室B達到位移限制時，空氣閥會把空氣引到空氣室A的背面，形成擠壓力后會導致其推離中心體，把連接的空氣室B拉回中心體，空氣室A驅動產生的液壓把入口閥球推回到閥座，把出口閥球推離閥座確保流體可以被擠壓進而從出口排出泵體外?？諝馐褺會被拉回中心體這一動作確?？諝馐褹形成真空狀態，進而借助大氣壓力作用把流體由入口支管從閥球推離閥座進而到空氣室A直到填滿。

氣動泵結構圖

氣動泵結構圖

氣動泵原理和結構圖由隔膜泵廠家總結，推薦閱讀：氣動泵工作原理及構造
