循環水泵在運動過程中會遇到一些問題，例如循環水泵振動的情況。那么循環水泵振動時測量哪里呢？循環水泵振動測量通常包括速度幅值、位移幅值、加速度幅值這三個關鍵參數指標。水泵振動測量主要是對被測的循環水泵關鍵連接或者振動強度大的泵體部分進行振動測量，監測泵體在各種運行工況下的各項參數數據。以下講解循環水泵振動測量的儀器和要求。

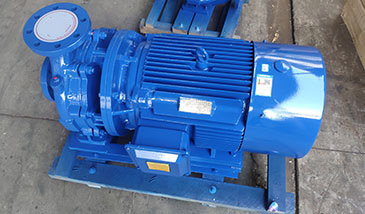

循環泵

循環水泵振動測量儀器

循環水泵的振動測量應該可以正確選擇振動烈度測量儀器來指示與記錄被測循環泵的振動。振動測量前應該根據環境條件和頻率范圍與速度范圍選擇合適測量范圍的振動測量儀器，保障在整個測量范圍中儀器的相應與精度。

所以的振動強度測量儀器需要經過計量鑒定機構的檢測認可，每間隔一定的計量檢測周期對整個測量系統進行校準，確保它的測試精度。測量使用前可以根據操作要求合理正確的安裝測量儀器，確保不會因?yàn)榘惭b等不確定因素影響對水泵振動特性的測量。

循環水泵的安裝和固定

循環水泵的固定對所測得的振動值會有很大的影響。針對冷卻液循環泵不應該在軟安裝或者固定在軟安裝底板上測量振動，應該安裝在固定的結構基礎上進行測量。通常這種情況下需要注意只有基礎含有類似的動力學特性，可以對同類循環泵的振動強度作為正確地比較。假如這些條件不滿足，需要對某種特定情況測定它的振動強度，應該注明基礎與固定方法，作為振動強度時的參考。

循環泵的運行工況

在測量離心泵、混流泵、軸流泵等葉片泵的振動時，應該在規定轉速以及允許用到的小流量、大流量、規定流量三個工況點上進行測量。針對降低轉速試驗的振動測量不可以作為評價的根據。

針對齒輪泵、螺桿泵、滑片泵等容積泵應該在規定轉速和規定工作壓力條件下進行測量。

針對液力耦合器應該分別在負載與空載以及調速范圍中均勻地取10個轉速點進行測量。在負載試驗過程中應該對較高轉速時達到額定負載。

測點與測量方向

循環水泵至少存在一處或者幾處關鍵部位，為了清楚循環水泵的振動，需要把這些部位選為測點，這些測點應該選在振動能量向彈性基礎或者系統其他部位進行傳遞的地方，低溫循環泵一般選在軸承座、底座、出口法蘭處。將軸承座處與靠近軸承處的測點稱之為主要測點。將底座與出口法蘭處的測點稱之為輔助測點，每個測點均要在互相垂直的方向進行振動測量。

循環水泵振動測量儀器和要求由循環泵廠家總結，推薦閱讀：循環水泵的維護與檢修
