從水泵的生產加工流程圖中可以清楚的看出水泵的生產加工制造過程比平常人們的想象要復雜的多。水泵生產加工流程的確定可以更好的制造高質量的水泵產品。水泵的生產加工流程可以分為清洗、軸承和軸的裝配、口環和葉輪泵體的裝配、密封的安裝、葉輪的安裝、多級泵軸承箱體的調整、聯軸器的安裝等。

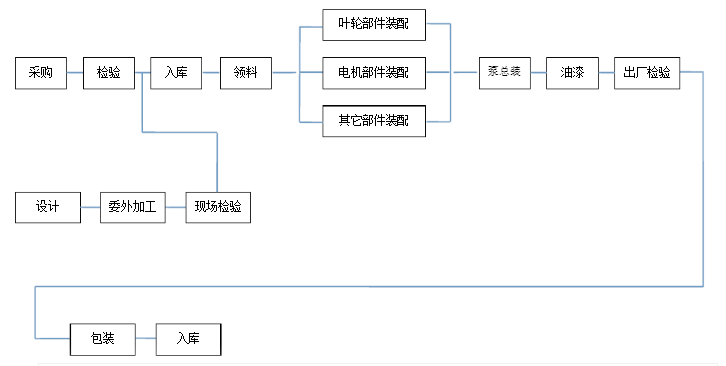

水泵生產加工流程圖

清洗

在裝配循環水泵的零部件時需要檢驗合格，材料的代號符號應該符合設計圖紙的要求，零部件的表面需要清洗干凈，配合面應該涂抹機油，軸承箱里面應該清洗干凈后涂抹耐油漆，然后自然干燥一天，經過檢查合格后就能進入裝配工作。

軸承和軸的裝配

軸承在加熱爐里加熱到90℃～110℃裝在軸上進行冷卻?？梢韵妊b好軸承箱左面的軸承壓蓋，接著把軸承與軸的組件裝入軸承箱里面，靠在左面軸承壓蓋上，測量驅動端軸承壓蓋和軸承外環端面的尺寸。

口環和葉輪泵體的裝配

口環和葉輪泵體在裝配時，需要注意確?？诃h(huán)的四周均勻地裝入葉輪或者泵體中，盡量減少口環的形狀誤差。在裝上緊定螺釘或者焊接完成后，再測量葉輪和口環的徑向跳動和兩者的間隙，使所測量的值應該符合組裝通用技術條件的規定，針對很差的零部件進行修整。

密封的安裝

集裝式機封安裝時可以先用雙頭螺柱和螺母把密封安裝在泵蓋上，等到泵軸穿入密封軸套里，軸承箱體和泵體聯結好后，把密封上的止動墊片遠離軸套。安裝過程中為了減少O型圈的磨損，可以在O型圈所經過的地方涂抹潤滑，有乙丙膠圈應該使用肥皂液或者水進行潤滑。

填料密封安裝前應該可以根據軸套外徑來確定每一圈的長度，稍微壓扁后再纏到軸套上，再推入填料函里，假如有水封環就需要按照要求進行裝入。填料安裝完成后可以用填料壓蓋進行均勻的壓緊。

葉輪的安裝

針對單級泵的葉輪應該做靜平衡試驗，并且達到技術條件的要求。把葉輪裝在軸上采用螺母擰緊后，將整個轉子裝在泵體中再用螺母擰緊。

針對多級泵葉輪除了要做靜平衡試驗外，還需要進行轉子部件的試裝，把各個葉輪和軸裝在一起做好記號后再做動平衡實驗，等到實驗的結果達到技術要求。

安裝時把平衡鼓、軸套、所有的葉輪向右推，直到前一級葉輪和軸套分別靠在軸肩上，測量軸套和平衡鼓的間隙，假如間隙過小可以修整平衡鼓，確保間隙達到要求。接著把帶有葉輪的軸裝進入口殼體上，逐級將葉輪與帶有導葉的中斷殼體裝在軸上直到出口端，可以用螺桿來固定污泥潛水泵的部件，再裝上平衡裝置、密封、軸承部件，確保轉子正確的中間位置，調整好圓錐軸承的軸向間隙。

多級泵軸承箱體的調整

多級泵不是止口定位的軸承箱體在安裝時需要進行對中調整。旋轉調整螺栓確保軸承箱體可以做垂直與水平運動，再測出軸承箱體在兩個方向上的位置，接著取平均值，再用鎖緊螺母進行鎖緊。定位銷打好后，再把密封、軸承、轉子軸向調節好。

聯軸器的安裝

把聯軸器的泵端和電機端聯軸器安裝在對應的軸上，可以用百分表找正兩軸的同軸度確保兩軸間的徑向跳動小于等于0.1，端跳小于等于0.05，達到要求后再把中間聯接的部分裝好。在轉速大于3600轉時，徑向跳動小于等于0.05，端跳小于等于0.03。假如采用溫度很高，應該在水泵運行時的高溫下進行校正。
