臥式清水離心泵是后開式結構，將泵蓋與葉輪拆開時無需將吸水與排出管路拆開。家家眾裝有兩個滾珠軸承可以用潤滑脂或者機油進行潤滑。清水離心泵可以利用彈性聯軸器由電機直接進行驅動。

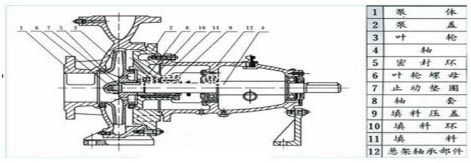

臥式清水離心泵結構圖

從臥式清水離心泵結構圖中可以看出臥式離心泵是有許多零部件構成，分別是泵體、泵蓋、葉輪、軸、密封環、葉輪螺母、止動墊圈、軸套、填料壓蓋、填料環、填料、懸架軸承部件等構成。

臥式清水離心泵的泵體與泵蓋部分是從葉輪背面處進行劃分的，也就是平常我們所說的后開門結構。臥式離心泵的優點是檢修比較便捷，檢修時不需要將泵體、吸入管路、排出管路、電機進行拆卸，只需要把加長聯軸器的中間連接件進行拆卸即可。

離心泵的工作室、軸、葉輪、滾動軸承、轉子等構成離心泵的殼體部分，懸架軸承部件支撐著臥式離心泵的轉子部件，滾動軸承承受著離心泵的徑向力與軸向力。

為了平衡臥式清水離心泵的軸向力，大部分的葉輪前后都設有密封環，并且在葉輪后蓋板上設置了平衡孔，有些軸向力不大葉輪背面沒有設置密封環與平衡孔。

為了防止軸磨損，會在軸利用填料腔的部位裝有軸套保護，軸套和軸之間裝有O型密封圈，避免沿著配合表面漏氣或者進氣。

臥式清水離心泵的傳動方向是利用加長彈性聯軸器和電機進行聯結的，離心泵的旋轉方向從驅動端看是順時針方向旋轉。

臥式清水離心泵的結構特點由離心泵廠家總結。推薦閱讀：臥式清水離心泵的基本結構
