多級泵平衡盤的工作原理是在多級泵工作時液體會將泵殼注滿，葉輪會快速的旋轉，液體在離心力的作用下會有很高的速度產生，高速的液體經過逐漸擴大的泵殼通道會從靜壓頭轉變?yōu)殪o壓頭。

多級泵平衡盤的工作原理

平衡盤可以自動平衡軸向力是由于平衡盤的兩個間隙是相輔相成的。平衡盤是借助泄漏產生壓差來變化平衡力的，無泄漏就不能達到軸向力的完全平衡。平衡盤的工作過程是一個運動平衡的過程。

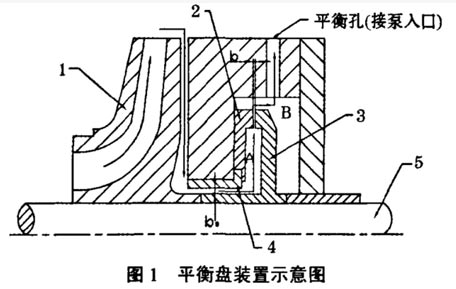

平衡盤裝置是由平衡板與平衡盤組成。多級離心泵平衡盤的工作原理：從末級葉輪出來的帶有壓力的液體，經過平衡板和平衡盤間的徑向間隙流到平衡盤和平衡板間的水室中，導致水室處于高壓狀態。平衡盤后面有平衡管和泵的入口相連，它的壓力接近于離心泵的入口壓力。這時平衡盤兩側的壓力會不相等，就有向后的軸向平衡力產生。軸向平衡力的大小會隨著軸向位移的變化、調整平衡盤和平衡板之間的軸向間隙進而達到平衡的目的。但是這種平衡常常是動態平衡。

從末級出來的帶有壓力的液體，經過平衡板和平衡盤間的徑向間隙流入平衡盤前的空腔中，空腔在高壓狀態下。平衡盤后面有平衡管和泵入口相連它的壓力接近于入口壓力。這時平衡盤兩側的壓力會不相等，也就有向后的軸向推力產生，簡稱為平衡力。

平衡力和軸向力相反可以自動地平衡了葉輪的軸向推力。在葉輪的軸向推力大于平衡盤的平衡力時，立式多級離心泵的轉子會向入口處移動，并且會因?yàn)閼T性的作用，這種移動并不會立刻停止在平衡位置上，而是要超出規定值，引發平衡盤軸向間隙過量而減小，會導致泄漏量減少，平衡盤前空腔的壓力升高，平衡盤上有平衡力增加，并且超出葉輪的軸向推力，將轉子又拉到出口側。這一過程是有慣性的，會造成平衡盤的軸向間隙增大，引發平衡力小于軸向推力，轉子又會向入口側移動，重復上面的過程。這一過程是自動的在多級離心泵工作時，轉子始終在某一平衡位置上這樣軸向竄動，但是竄動量很小從外觀上很難看出。

多級泵平衡盤的工作原理由離心泵廠家總結。
