從YW型液下排污泵中可以看出液下排污泵是立式安裝的，YW液下排污泵是結合國內水泵的優點而研發的新型排污泵產品，無堵塞液下排污泵具有無堵塞、節能效果顯著、防纏繞、自動安裝、自動控制等特點。下面講解液下排污泵安裝方案供廣大用戶參考。

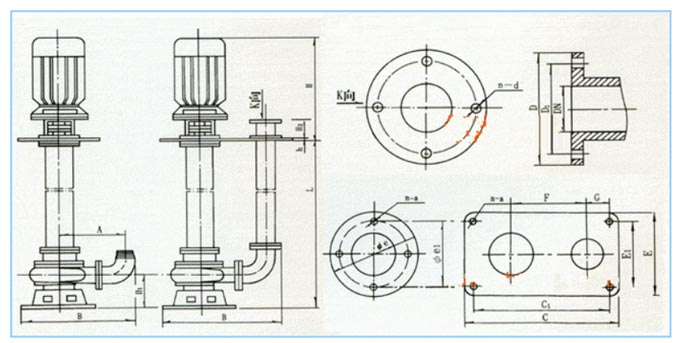

液下排污泵安裝尺寸

液下排污泵的安裝方案

1.液下排污泵的出口管路需要設置支架，不允許把它的重量強行加在泵體上。

2.無堵塞液下排污泵需要垂直安裝在料液池或者水槽面的固定支架上。

3.YW液下排污泵的吸進口距離池底部有個超出200毫米。

4.排污泵的軸線和電機的軸線需要保持一定的同軸度。針對液下排污泵，排污泵的轉動軸和電機輸出軸之間的安裝使用彈性聯軸節，不同軸度不可以超出0.1毫米。使用軸套式聯軸節的不同軸度不可以超出0.05毫米。針對YW液下排污泵，通常要求不同軸度不能超出0.1毫米，并且和電機直接應該使用撓性連接。

①使用軸承架安裝皮帶輪或者齒輪，接著利用彈性聯軸節和排污泵連接，能保證液下排污泵的主動軸不承受軸向力與徑向力。能允許承受的力應該嚴格控制在允許的范圍內，特殊情況下需要對轉子進行精密的動平衡實驗?zāi)軠p少共振。

②支架安裝的斜盤式軸向泵，它的同軸度檢查允許公差不能超出規定值。

③使用法蘭安裝時，安裝安裝精度要求其芯軸徑向法蘭同軸度檢查公差不超出其規定范圍內，法蘭垂直度檢查允許公差不可以超過規定數值。

液下排污泵安裝方案由湖南圣博凱斯泵閥總結。
