多級離心泵是有兩個或者兩個以上具有相同功能的離心泵組合為一體而構成的。在流體通道的結構當中，前一級的介質泄壓口和后面一級的入口相連接，而二級的介質泄壓口又和三級的進出口相連。從多級離心泵的結構圖中可以看出D型多級離心泵是由很多零部件構成，分別有軸承蓋、螺母、軸承、擋水套、軸套架、軸套甲、填料壓蓋、填料環、進水段、中間套、密封環、葉輪、中段、導葉擋板、導翼套、拉緊螺栓、出水段導翼、平衡套、平衡環、出水段、尾蓋、軸、軸套乙等零部件構成。

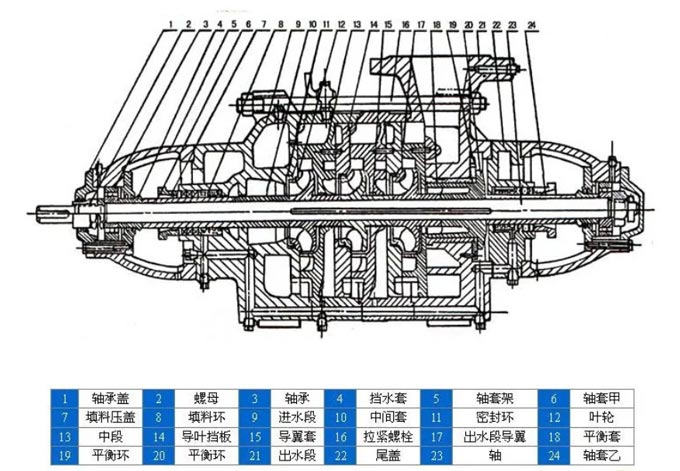

D型多級離心泵結構圖

總的來看多級離心泵是由多個葉輪安裝在同一根軸上，葉輪的外側是液體導流裝置和泵殼。怎樣將葉輪組安裝在泵體中或者將其從泵體中取出。可以有兩種方法，一是把泵體和導流裝置沿著泵軸的軸線水平進行剖分，確保多級泵可以分成上下兩個部分。這被稱之為水平剖分式多級離心泵，二是把泵體和液體導流裝置沿著泵軸方向在葉輪中間以垂直于泵軸的平面剖切為幾段，這種方法被稱之為分段式多級離心泵。以下對水平剖分式與分段式多級離心泵的結構進行講解。

水平剖分式多級離心泵結構

水平剖分式多級離心泵使用蝸殼形泵體，每個葉輪的外面均會有相應的蝸室，就等于把幾個單級蝸殼泵裝在同一根軸上進行串聯工作，又被稱之為蝸殼式多級泵。

分段式多級離心泵結構

壓力比較高時一般使用分段式多級離心泵，分段式多級離心泵是一種垂直剖分多級泵，該泵有一個前段、一個尾端、許多個中段組成，采用四個長桿螺栓連接為一個整體。

多級離心泵結構圖由離心泵廠家總結。
