全變頻供水系統組建容易，裝起來簡單方便、用起來效果滿意、看起來高端大氣，除此之外還有不少優勢，今天我們就來看看全變頻供水是如何組建的！

系統配件準備

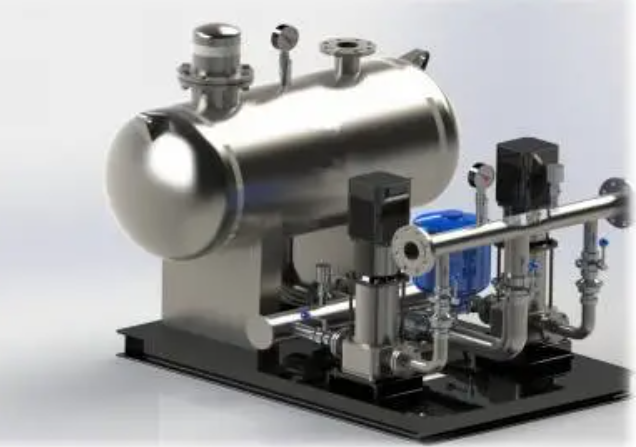

系統組成主要包括泵組、供水專用變頻器、壓力傳感器、壓力表、壓力罐、管閥配件等;

1.泵組的選型：根據用戶用水需求大小確定水泵的總流量與揚程，一般使用2臺或3臺水泵的組合方式，這樣使用效率高，節能顯著。

2.變頻器選型：常規情況下，變頻器的功率與水泵功率一致即可；如果水泵流量較大，或者輸出電源線長度大于50M，變頻器功率放大一檔使用。

3.壓力傳感器：以目標壓力為標準選擇其量程，供電可選10V或24V，輸出信號為4-20MA。

4.壓力罐大?。?/span>按實際使用流量選擇，合理選擇大小則可，沒有明確的要求。

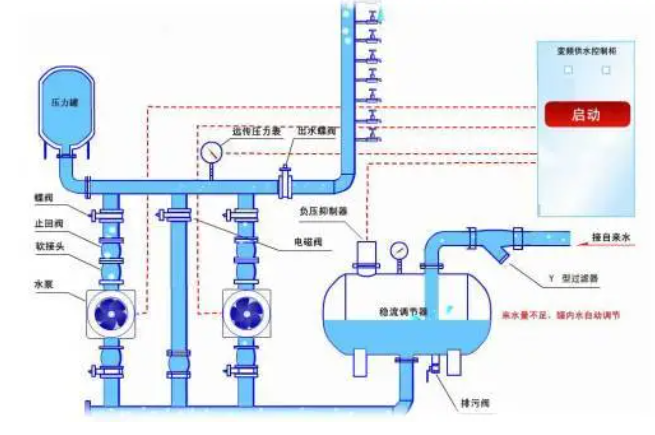

水泵配件組合安裝

1. 泵組固定安裝：每臺水泵都要用螺絲固定在同一個支架上面，泵與泵之間保留合理的間隔，安裝時注意進出水口的方向。

2.進水管道安裝：配合進水閥門、軟接頭配件，安裝好進水管道，軟接頭的作用，是在一定移位的情況下也能正常的固定接口。

3.出水管道安裝：水泵出水口一定要安裝止回閥門，因為止回閥是系統重要的部件之一；傳感器安裝位置盡量靠總出水口，這樣可以更綜合反饋管網壓力。

變頻器的安裝接線

1. 變頻器安裝：確認變頻器的供電電壓，對應連接相應電壓的電機接法，直接將機器原配的電源線連接水泵接線盒的U/V/W端子；再將變頻器掛板固定在電機接線盒上面，直接將機器固定在底板上，變頻器就安裝完成了。

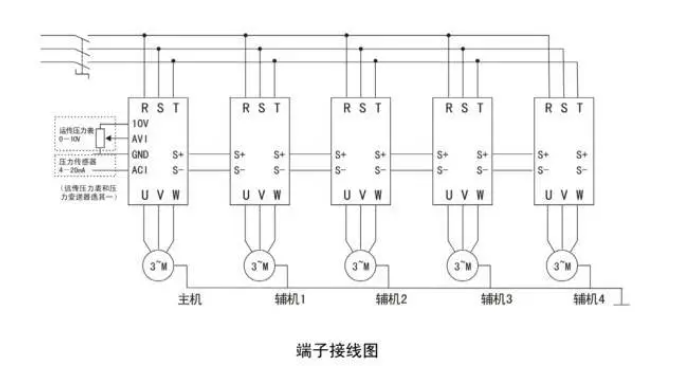

2. 變頻器接線：包括兩部分，一是主電源線接線、二是控制端子接線；以三臺變頻器聯機為例，將變頻器的輸入線統一連接到配電箱，每臺機器單獨配置斷路器。

3.傳感器接線：以兩線式24V供電的傳感器為例，一般紅色為電源線連接變頻器控制板的24V端子，黑色為信號線連接AI1，再將COM與GND短接。

4.多聯機接線：將所有機器的S+/S-分別并聯起來，就完成了多聯機接線。

全變頻供水系統組建就這么容易，裝起來簡單方便、用起來效果滿意、看起來高端大氣；全變頻供水系統的優勢除了易裝好用之外，真正的亮點其實是功能應用上，具體有如下幾點：

1.全部水泵配置變頻器，軟啟動軟停止，保護水泵與管網，延系統使用壽命。

2.通訊聯機，按用水量大小自行增減水泵，定時輪換水泵平衡工作時間。

3.備用主機功能，主機故障可自行切換運行，保證供水正常。

4.可選液晶面板，中文顯示參數，清晰明了簡單易調。

5.上位機監控功能選擇，可以監控水壓、頻率、電流、報警狀態，且可通訊啟停。

6.變頻器具有完善的保護功能，如水壓異常、電流過大、傳感器斷線等。
