V型球閥又分為電動V型球閥與氣動V型球閥，兩種不同概念的V型球閥分別應于用不同的使用環境中，v型球閥，可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。對于一些工業部門的老手而言，v型球閥很熟悉，但對于一些工業部門的新手而言，v型球閥很陌生。接下來我們一起了解一下這兩款不同類型的V型球閥吧。

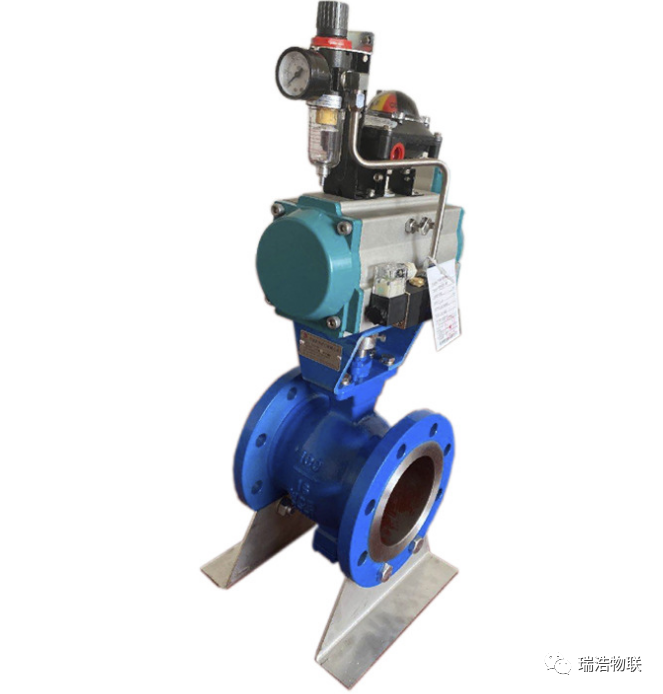

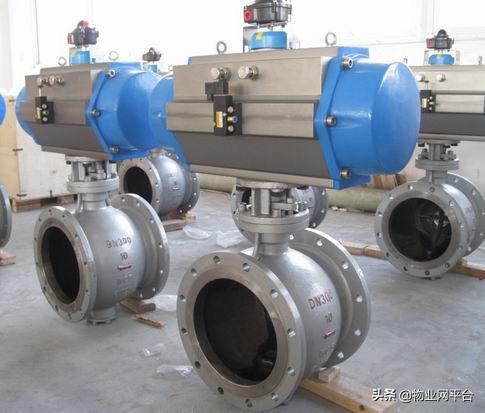

氣動V型調節球閥以壓縮空氣為動力，通過活塞齒條和齒輪的機械傳動閥桿，球體可以隨角行程輸出的扭矩旋轉0 ~ 90°，完成啟閉動作或調節動作。通過配套的電動閥門定位器輸入4~20mA電流信號，改變閥芯旋轉角度(0 ~ 90°任意角度)，從而調節控制流量等參數?？刂茰?zhǔn)確，體積小，重量輕，流阻小，流量系數大，結構簡單，密封性能好。它是一種能高效控制工藝條件的球閥。

氣動V型球閥特點：

1、具有優異的調節特性:氣動v型球閥具有相似百分比的固有流量特性和高達300:1的調節比，因此切斷v型調節球閥可以在廣副范圍內提供正確的控制。2、大流動容積:由于其流線型外形和全直角旋轉控制，容積的極大值特別高，流通能力特別大，流通阻力小，可以使用較小、經濟實用的球閥尺寸。3、氣動v型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證閥靈敏度和感度。

4、金屬閥座的優良密封性:氣動v型球閥采用彈性活動金屬閥座，具有自助補償功能，密封性能優良，壽命長。在流動方面，泄漏量≤10-5x額定流量系數。5、超強的剪切能力:氣動v型調節球閥采用金屬硬密封結構，v型球閥芯和金屬閥座在旋轉過程中，v型缺口和閥座產生強大的剪切力，可以切斷纖維等雜質，具有自潔功能，避免閥卡住現象。6、氣動閥執行器采用活塞式氣缸和曲臂的轉換結構，輸出力距大，體積小的執行機構采用高密封面保護機構，無油缸的潤滑。

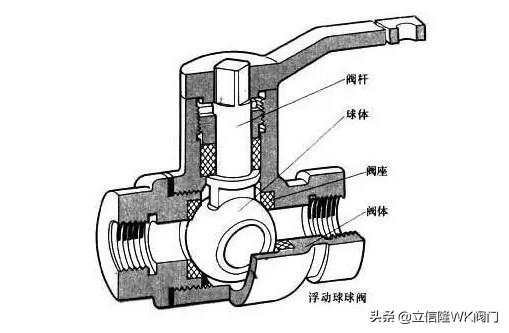

v型球閥結構:v型球閥球芯具有v型結構，閥芯為1/4球殼，具有v型差距、流通能力大、調整范圍大、剪切力大、關閉嚴密等特點，特別適合流體物質帶纖維狀的情況。一般來說，v型球閥是單密封球閥。不適合雙向使用

v型球閥結構:v型球閥球芯具有v型結構，閥芯為1/4球殼，具有v型差距、流通能力大、調整范圍大、剪切力大、關閉嚴密等特點，特別適合流體物質帶纖維狀的情況。一般來說，v型球閥是單密封球閥。不適合雙向使用

電動V型球閥特點及應用

電動v型球閥是直角旋轉結構的高級控制閥，由旋轉角行程電子式電動執行器和v型球閥結構構成，以電源電壓為動力，可以接受工業自動控制儀表源的電流信號和電壓信號的輸入，實現工藝管道中流體介質的比例調節和二位開關控制。

電動v型球閥閥芯設計成具有特殊形狀的v型間隙，具有正確的流量特性和控制功能，適用于氣體、液體、固體粒子狀等介質的控制。閥芯與閥座之間沒有間隙旋轉，具有較大的剪切力和自清潔性能，特別適用于具有纖維性或微小固體粒子的懸濁液和固體粒子狀的情況下的自動控制系統。

V型球閥原理：

V型狀邊緣，切斷雜質。在球體轉動過程中，球體V型刀口與閥座相切，從而切斷流體中的纖維和固態物質，而一般的球閥則不具備這一功能，故易導致關閉時纖維雜質卡住，給維修和維護帶來極大的不便。而V型球閥其閥芯是不會被纖維卡住的。此外，由于采用了法蘭連接形式，因而其拆裝簡便，無需特殊工具，維修維護也簡單易行。當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并既具有自潔功能又可防止球芯卡死，閥體、閥蓋及閥座分別采用金屬點對點結構，另外使用了摩擦系數較小的閥桿彈簧，因此，操作扭矩小，很穩定。

首先，我們要明確什么是v型球閥？v型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是同種球閥中最佳的，流量特性是等百分比的。v型球閥作用是它的V型切口與金屬閥座之間具有剪切作用，特別適合于含纖維、微小固體顆粒、料漿等介質。

其次，要澄清一個經常被忽視的問題。V型球閥是偏心球閥嗎？邊肖可以很清楚的告訴你，不，偏心半球閥采用偏心閥體、偏心球體和閥座，閥桿在旋轉時自動對中在共同的軌道上，關閉過程越來越緊，完全達到了良好的密封目的。這與V型球閥不同。邊肖在這里想補充一下，V型球閥中的氣動V型球閥執行速度比較快，工人不需要親自動手，購買氣動V型球閥需要2000元。氣動V型球閥主要用于管道中快速切斷、分配和改變介質流向，這一點你需要清楚。

最后，我們來看看氣動V型球閥的優點。第一個優點，使用的時候你會發現它的流體阻力小，一個很好的點就是它的阻力系數等于相同長度的管段。第二個優點是結構簡單，體積小，重量輕，使用過程中你會發現非常方便。第三個優點是操作簡單，開閉迅速。只需要從全開到全閉旋轉90°，方便遙控。第四個優點是維修方便，氣動球閥結構簡單，密封圈一般是活動的，拆卸更換方便。第五個優點是它的應用范圍很廣，直徑從幾毫米到幾米不等，可以從高真空到高壓應用。第六個優點，在同類氣動球閥中，V型球閥已經廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門，以及人們的日常生活中。
