1.1編制依據

地下污水提升一體化設備的有關構造及性能應符合中華人民共和國城鎮建設行業標準《 地下污水提升裝置技術條件》CJ/T380-2011有關規定。

1.2適用條件

地下污水提升一體化智能設備主要用于建筑物地下室、廣場、地鐵及遠離排水立管不具備自流排放污水的地點、場所的地下廁所污水的提升，也可用于船舶、車輛等排水條件不具備自動排放的場所的污水排放；使用條件如下：

環境溫度：0～40℃

介質溫度：＜ 40℃，pH值：5～9

流量范圍：0～55m3/h，揚程：0～30 m

電源電壓：380V±10%

電源頻率：50Hz±5%

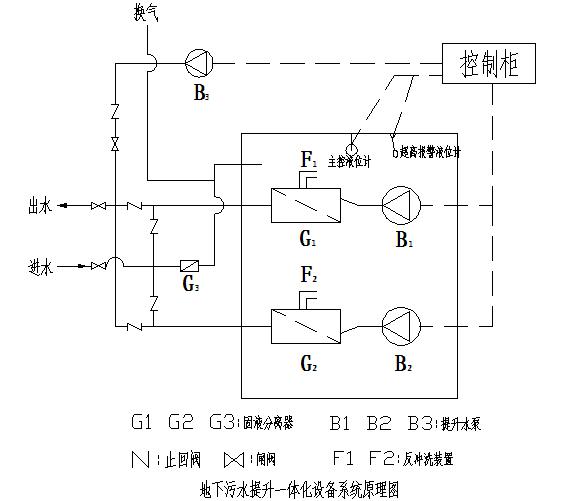

1.3原理介紹

當污水自流進入設備時，通過進水止回閥1、固液分離裝置G1、水泵B1進入水箱。當污水的水位達到設計水位時，液位計給出信號，通過控制柜啟動潛污泵啟動，此時帶壓水流反向旋流沖洗固液分離裝置，將固液分離裝置內進水時分離下來的雜物隨著水流一并沖洗提升排放，在水壓下進水止回閥1關閉，出水止回閥1打開，污水與雜物被提升排放到污水檢查井。此時若有進水，仍可以通過進水止回閥2、固液分離裝置2和水泵2進水水箱，排水與進水同時進行，不會紊亂。但水泵工作的同時，箱體自動清潔的反沖洗裝置會噴出壓力水，沖洗儲水箱的側壁和底部，起到清洗水箱的作用，避免人為去定期清掏儲水箱沉積的雜物。當水位下降到設定的低水位時，液位計給出信號，水泵停止工作。

控制系統保障設備全自動運行，無需人工值守，雙泵互為備用、交替運行。故障時，聲光報警，并自動緊急強排?？刂葡到y(tǒng)上還設有手動控制啟停水泵。

污水提升設備除雙泵內置配置外，還設有雙泵外置式，別墅專用型等多種配置。

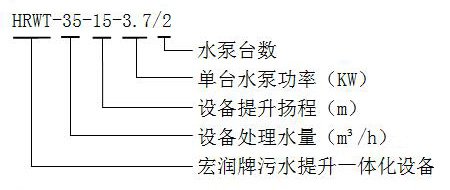

1.4設備型號說明

1.5選用要點

根據流量和揚程等參數及應用場所綜合選擇合理適用的型號；

雙泵內置式：適用于來水量比較大，且比較均勻、瞬時來水量較小的場所，適用于地下室及同層排水，安裝方式不限；設備安裝在設備預留坑內，另需要配置一臺輔泵，用于排放設備坑內的滲水等；

雙泵外置式：適用于來水量比較大，且比較均勻、瞬時來水量較小的場所，適用于地下室及同層排水，設備安裝在地下室地面上。

特制小型設備：適用于來水量比較小，且比較均勻、瞬時來水量較小的場所，適用于地下室及同層排水，主要應用于場地受限的場所。

別墅雙泵型：適用于高檔別墅地下室同層排水，設備安裝在預留坑內，雙泵交替運行，安全可靠。另配置一臺輔泵，更安全；

別墅單泵式：適用于地下室同層排水，來水量均勻，瞬時來水量較小時場所，或用水量較小別墅，設備安裝在坑內，另配置一臺輔泵；

1.6電氣控制

⑴電源：要求進線電源為三相五線制，額定電壓380V，容量滿足兩臺水泵同時運行要求；

⑵電氣控制方式：手動控制和浮球液位自動控制兩種方式；

⑶控制功能描述：兩泵根據水位高低自動控制其運行和停止，兩臺泵依次輪換運行，且兩泵互為備用，當其中一臺發生故障時另一臺自動啟動；

⑷報警信號功能描述：當1#泵和2#泵發生故障（過載保護動作）對應的信號指示燈和蜂蜜器發生故障指示和聲音報警信號，水位達到超液位狀態時蜂鳴器發生聲音報警信號；

⑸設備接地：控制箱、水泵電機和金屬穿線管須可靠接地并做好等電位連接，以保證使用安全和符合國家機關標準。

⑹未盡事項請參照電氣原理圖和國家標準。

1.7使用說明

1.7.1設備安裝

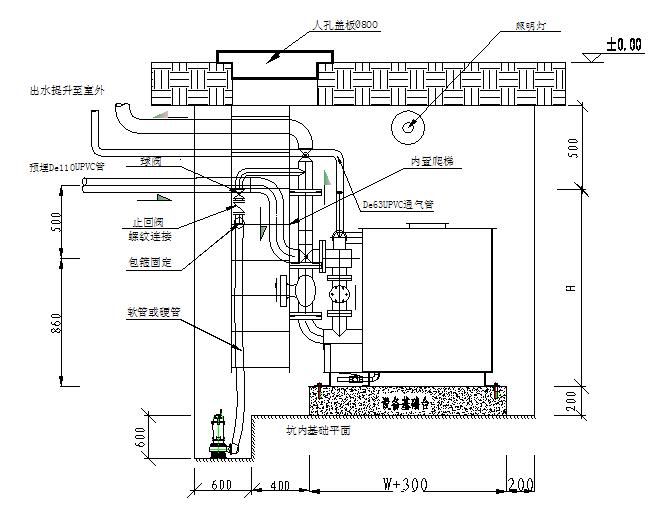

設備坑式安裝簡圖

◆  設備進、出水口必須安裝有閘閥，以便設備日常維護和檢修；進水管與進水口水位落差至少為50cm；

◆  設備底端基礎要求用膨脹螺栓和壓片進行固定；

◆  設備通風管應連接到室外或與建筑物的通風系統連接；

◆  設備采用地上式安裝時，旁邊應設有排水溝，便于維修排水和緊急事故排水 ；采用坑式安裝時，需設預留坑；預留坑的尺寸請參見設備安裝尺寸表，安裝坑內應設有600mm*600mm*600mm的集水坑，坑內安裝輔泵，以便設備日后的維護及檢修；

◆  其他方面請參照設備安裝圖紙；

1.7.2操作說明

◆  設備使用前首先將箱體內部清理干凈，不得有任何異物，檢查各聯接部分是否有松動，檢查水泵，參照水泵說明書，看是否需要加注潤滑油；

◆  檢查設備各部件是否正常，同時檢查控制系統連接線路是否正確，有無線頭脫落或虛接等現象，最后查看控制系統電源是否正常；

◆  設備正常運行時：應將控制面板上面的總旋鈕打到“自動”狀態; 當貯水箱的水位上升至浮球開關自動開啟位置時，提升泵自動運行，此時與運行泵相對應的進水止回閥自動關閉，出水止回閥自動開啟，將污水排到市政排水管網；當設備再次運行時，雙泵自動轉換運行；

◆  當設備自動運行發生故障時：應首先將總旋鈕打到“手動”狀態，手動強制啟停提升泵；同時檢查故障原因，排除故障后，恢復到自動狀態；

◆  當水箱內的液位因某些原因達到超高液位時，報警安全裝置自動工作，此時不僅發出刺耳的蜂鳴聲，同時將雙泵強制啟動。此時應檢查報警原因，解除報警；

◆  無水時嚴禁手動開啟水泵，否則將可能導致水泵永久性損壞
