GB型便拆式管道泵

分類：管道泵時間：2021-03-22 11:28:14

GB型便拆式<a href=http://www.langpai-tech.com/pump/list/6.html target=_blank class=infotextkey>管道泵</a>

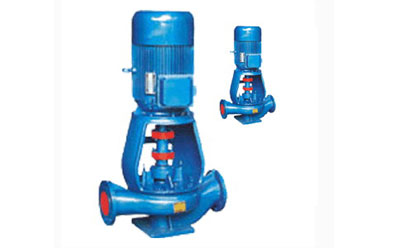

GB型便拆式管道泵

GB型便拆式管道泵產品特點：

GB型便拆式管道泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。
配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

GB型便拆式管道泵工作條件:

泵系統高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
環境溫度≤40℃，相對濕度≤95%。

型號	流量 Q		揚程 H	轉速 n	效率 η	配套功率 P	汽蝕余量NPSH	渦室形式	泵進出口徑φ
型號	m³/h	L/S	m	r/min	%	KW	m	渦室形式	mm
40GB-18	5.00	1.39	18	2950	55	1.5	2.2	單渦室	40×40
40GB-20	5.00	1.39	20	2950	56	1.5	2.2	單渦室	40×40
40GB-25	5.00	1.39	25	2950	44	1.5	2.2	單渦室	40×40
40GB-32	5.00	1.39	32	2950	43	2.2	2.2	單渦室	40×40
50GB-18	12.5	3.47	18	2950	53	1.5	2.5	單渦室	50×50
50GB-20	12.5	3.47	20	2950	54	2.2	2.5	單渦室	50×50
50GB-25	25	6.95	25	2950	55	3	2.5	單渦室	50×50
50GB-32	12.5	3.47	32	2950	56	3	2.5	單渦室	50×50
65GB-25	25	6.95	25	2950	64	4	2.5	單渦室	65×65
65GB-32	25	6.95	32	2950	65	5.5	3	單渦室	65×65
80GB-18	50	13.9	18	2950	62	4	3	單渦室	80×80
80GB-20	50	13.9	20	2950	65	4	3.5	單渦室	80×80
80GB-25	50	13.9	25	2950	63	5.5	3.5	單渦室	80×80
80GB-32	50	13.9	32	2950	66	7.5	3.5	單渦室	80×80
80GB-45	50	13.9	45	1450	62	11	3.5	單渦室	80×80
80GB-50	50	13.9	50	1450	64	15	3.5	單渦室	80×80
80GB-75	50	13.9	75	2950	63	22	3.5	單渦室	80×80
80GB-80	50	13.9	80	2950	63	22	3.5	單渦室	80×80
80GB-95	50	13.9	95	1450	55	30	3.5	單渦室	80×80
80GB-100	50	13.9	100	1450	53	30	3.5	單渦室	80×80

型號	流量 Q		揚程 H	轉速 n	效率 η	配套功率 P	汽蝕余量NPSH	渦室形式	泵進出口徑φ
型號	m³/h	L/S	m	r/min	%	KW	m	渦室形式	mm
80GB-115	50	13.9	115	2950	53	37	3.5	單渦室	80×80
80GB-120	50	13.9	120	2950	54	45	3.5	單渦室	80×80
80GB-125	50	13.9	125	2950	54	45	3.5	單渦室	80×80
100GB-18	100	27.8	18	2950	64	7.5	3.5	單渦室	100×100
100GB-20	100	27.8	20	2950	65	11	3.5	單渦室	100×100
100GB-25	100	27.8	25	2950	72	15	3.8	單渦室	100×100
100GB-32	100	27.8	32	2950	72	15	3.7	單渦室	100×100
100GB-40	100	27.8	40	1450	67	18.5	3.5	單渦室	100×100
100GB-45	100	27.8	45	1450	66	22	3.5	單渦室	100×100
100GB-50	100	27.8	50	1450	66	30	3.6	單渦室	100×100
100GB-75	100	27.8	75	1450	60	37	3.9	單渦室	100×100
100GB-80	100	27.8	80	1450	58	45	4.0	雙渦室	100×100
100GB-100	100	27.8	100	1450	53	55	4.0	雙渦室	100×100
100GB-115	100	27.8	115	1450	62	75	4.0	雙渦室	100×100
100GB-120	100	27.8	120	1450	62	75	4.0	雙渦室	100×100
100GB-125	100	27.8	125	1450	52	75	4.0	雙渦室	100×100
125GB-20	180	50	30	1450	57	18.5	4.1	單渦室	125×125
125GB-32	180	50	32	1450	60	30	4.1	單渦室	125×125
125GB-45	180	50	45	1450	70	37	4.0	雙渦室	125×125
125GB-50	180	50	50	1450	70	37	4.0	雙渦室	125×125
125GB-90	180	44.5	90	1450	68	55	4.1	雙渦室	125×125
125GB-100	180	44.5	100	1450	64	55	4.1	雙渦室	125×125
125GB-110	180	44.5	110	1450	63	75	4.1	雙渦室	125×125
125GB-115	180	44.5	115	1450	60	75	4	雙渦室	125×125

型號	流量 Q		揚程 H	轉速 n	效率 η	配套功率 P	汽蝕余量NPSH	渦室形式	泵進出口徑φ
型號	m³/h	L/S	m	r/min	%	KW	m	渦室形式	mm
125GB-120	180	44.5	120	1450	62	90	4	雙渦室	125×125
125GB-125	180	44.5	125	1450	64	90	4	雙渦室	125×125
150GB-18	200	55.6	18	1450	64	15	3.3	單渦室	150×150
150GB-20	200	55.6	20	1450	76	18.5	3.3	單渦室	150×150
150GB-25	200	55.6	25	1450	66	22	3.5	單渦室	150×150
150GB-32	200	55.6	32	1450	71	30	3.8	單渦室	150×150
150GB-45	200	55.6	45	1450	72	37	4.9	雙渦室	150×150
150GB-50	200	55.6	50	1450	75	45	4.0	雙渦室	150×150
150GB-60	200	55.6	60	1450	67	55	3.9	雙渦室	150×150
150GB-65	200	55.6	65	1450	66	55	3.8	雙渦室	150×150
150GB-75	200	55.6	75	1450	68	75	4.0	雙渦室	150×150
150GB-80	200	55.6	80	1450	68	75	4.0	雙渦室	150×150
150GB-90	200	55.6	90	1450	68	90	4.1	雙渦室	150×150
150GB-100	200	55.6	100	1450	66	90	4.0	雙渦室	150×150
150GB-115	200	55.6	115	1450	69	110	4.0	雙渦室	150×150
150GB-120	200	55.6	120	1450	70	110	4.1	雙渦室	150×150
150GB-125	200	55.6	125	1450	70	110	4.0	雙渦室	150×150
200GB-20	300	83.3	20	1450	82	22	3.7	雙渦室	200×200
200GB-25	300	83.3	25	1450	75	30	3.8	雙渦室	200×200
200GB-45	300	83.3	45	1450	76	55	4	雙渦室	200×200
200GB-50	300	83.3	50	1450	78	55	4	雙渦室	200×200
200GB-75	300	83.3	75	1450	71	110	4	雙渦室	200×200
200GB-80	300	83.3	80	1450	73	110	4	雙渦室	200×200
200GB-90	300	83.3	90	1450	70	110	4.1	雙渦室	200×200

型號	流量 Q		揚程 H	轉速 n	效率 η	配套功率 P	汽蝕余量NPSH	渦室形式	泵進出口徑φ
型號	m³/h	L/S	m	r/min	%	KW	m	渦室形式	mm
200GB-100	300	83.3	100	1450	72	132	4.1	雙渦室	200×200
200GB-115	300	83.3	115	1450	65	160	4	雙渦室	200×200
200GB-120	300	83.3	120	1450	65	160	4	雙渦室	200×200
200GB-125	300	83.3	125	1450	67	160	4	雙渦室	200×200
250GB-20	500	138.9	20	1450	72	45	4.0	雙渦室	250×250
250GB-25	500	138.9	25	1450	72	45	4.1	雙渦室	250×250
250GB-40	500	138.9	40	1450	72	90	4.1	雙渦室	250×250
250GB-50	500	138.9	50	1450	83	90	4.1	雙渦室	250×250
250GB-55	500	138.9	55	1450	83	110	4.1	雙渦室	250×250
250GB-80	500	138.9	80	1450	78	160	4.5	雙渦室	250×250
250GB-90	500	138.9	90	1450	83	200	4.2	雙渦室	250×250
250GB-95	500	138.9	95	1450	77	200	4.1	雙渦室	250×250
250GB-100	500	138.9	100	1450	76	200	4.2	雙渦室	250×250
300GB-20	1000	277.8	20	1450	80	90	4.2	單渦室	300×300
300GB-25	1000	277.8	25	1450	82	110	4.1	單渦室	300×300
300GB-32	1000	277.8	32	1450	83	110	4.2	雙渦室	300×300
300GB-45	1000	277.8	45	1450	83	160	4.2	雙渦室	300×300
300GB-50	1000	277.8	50	1450	85	160	4.1	雙渦室	300×300
300GB-75	1000	277.8	75	1450	84	280	4.0	雙渦室	300×300
300GB-80	1000	277.8	80	1450	76	280	4.1	雙渦室	300×300
350GB-20	1500	416.7	20	1450	84	110	4.0	雙渦室	350×350
350GB-25	1500	416.7	25	1450	85	160	4.1	雙渦室	350×350
350GB-30	1500	416.7	30	1450	86	160	4.2	雙渦室	350×350
350GB-45	1500	416.7	45	1450	84	250	4.2	雙渦室	350×350
350GB-50	1500	416.7	50	1450	85	250	4.2	雙渦室	350×350
400GB-20	2300	638.9	20	1450	86	160	4.0	雙渦室	400×400
400GB-25	2300	638.9	25	1450	85	250	4.0	雙渦室	400×400
400GB-30	2300	638.9	30	1450	85	250	4.0	雙渦室	400×400
400GB-35	2300	638.9	35	1450	85	370	4.2	雙渦室	400×400
400GB-50	2300	638.9	50	1450	85	370	4.3	雙渦室	400×400

GB型便拆式管道泵 :GB型便拆式管道泵安裝尺寸

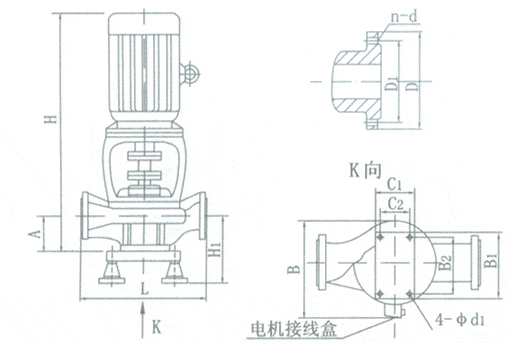

外形安裝尺寸圖

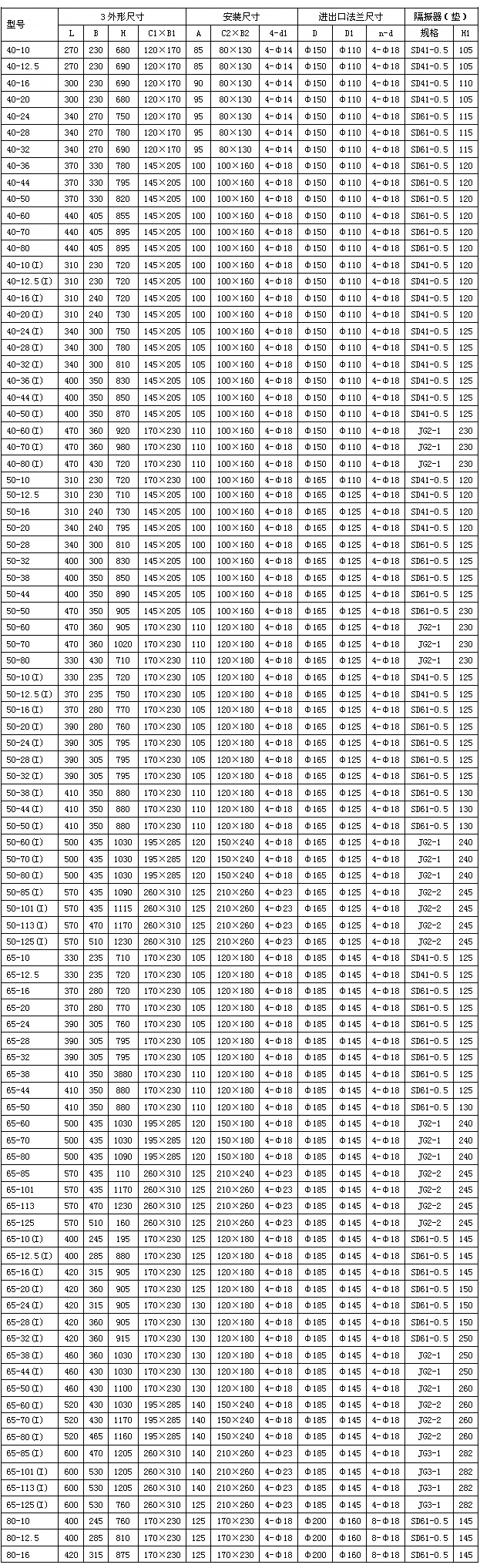

外形安裝尺寸表
