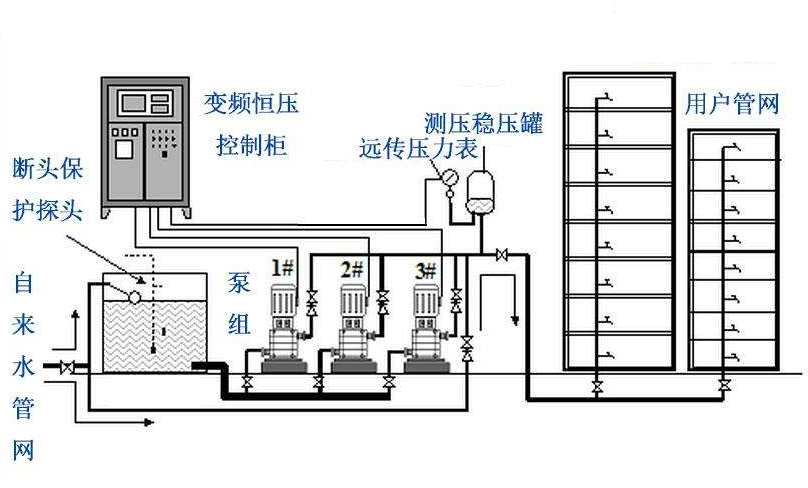

無塔供水設備工作原理(以三泵系統為例)
在變頻自動運行模式下，電子控制柜通電。此時，微型計算機通過變頻器啟動1 #泵，1 #泵進入變頻運行狀態，轉速逐漸增加。當供水Q<1 / 3Qmax ( Qmax是運行中所有三個泵的最大流速)時，微型計算機可以根據供水的變化自動調節1 #泵的速度，以確保供水壓力的穩定性。
當1 / 3 Qmax泵不能滿足用水要求時，則微機將把1 #泵變成工頻運行狀態，軟啟動2 #泵，使2 #泵變成變頻運行狀態，其速度由用水要求決定。當2 / 3Qmax時，微機將1 #泵、2 #泵置于工頻運行狀態，軟啟動3 #泵進入變頻運行狀態。當供水減少時，1 / 3 Qmax，3 #泵轉速逐漸降至零，停止運行，微機控制2 #泵進入變頻狀態。當供水繼續減少，0時，2 #泵停止工作，1 #泵轉向變頻。
設備系統原理
BPGS - 2微機自動恒壓變流量供水設備以可編程控制器( PC )為控制核心，通過變頻器、繼電器和接觸器控制泵機組的運行狀態，從而實現管網恒壓變流量供水的要求。當設備運行時，壓力傳感器連續地將管網的水壓信號轉換成電信號并發送給微型計算機。經微機處理后，得到最佳控制參數。水泵組通過變頻器和繼電器控制元件自動調節以高效運行，從而保證良好的供水質量并最大限度地節約能源。
無塔深井變頻供水設備原理
變頻供水設備的基本工作原理是根據用戶用水量的變化自動調節運行泵的數量和泵的轉速，從而保持泵出口壓力恒定。當用戶的用水量小于泵的輸出時，系統基于用水量。壓力傳感器將檢測到的信號傳送到微型計算機控制單元。通過微機操作的判斷，它向變頻器發出指令來控制泵的功率。
機器加速，以確保系統壓力恒定，否則當用水量減少時，使泵速度減慢以保持恒定壓力。當用水量大于一臺泵的用水量時，第一臺泵切換到工頻運行，第二臺泵開始變頻運行。當用水量少于兩個泵時，一個或兩個泵的運行可以自動停止。在整個運行過程中，系統的恒壓始終保持不變，因此泵總是在大學區工作，這不僅保證了用戶的恒壓供水，還節約了電能。設備不需要全職操作員。
|
