也許很多朋友對變頻器的框架還不太了解，變頻器，變頻器它通常稱為交直交電壓型變頻器，其中所說的交直交指的就是它的一個變換方式：首先把交流電整流成直流電壓，然后把直流電壓逆變成交流電壓，不過還有其他類型方式的變頻器，比如交直交電流型變頻器和交交變頻器。

　　

　　由于普遍用戶缺乏專業的知識，通常以為單相輸入的變頻器可以使用在單相的水泵上，又或者以為單進三出的設備輸出端的電壓是380V，但真的是這樣嗎？下面跟著小編的步伐一起往下走吧！


　　

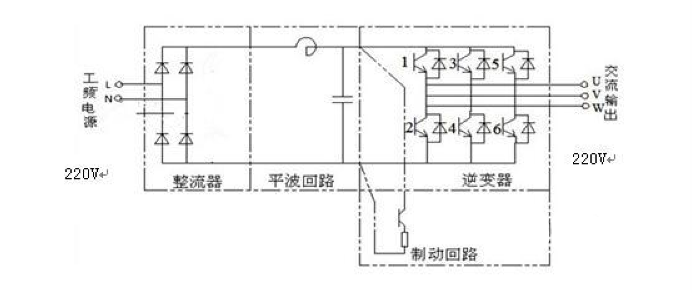

　　上圖是我們常見的三進三出變頻主電路圖，主體包括制動、平波、逆變四大塊和整流，三相380V工頻電源通過整流器整流成直流電源，最后通過濾波電路轉換成三相變頻交流輸出，最后由CPU控制�？梢钥闯鲋麟娐分袥]有升壓模塊，因此輸出電壓只能小于或等于380V;用戶經常使用萬用表測量輸出電壓，只要顯示數據超過500了伏特，就非常擔心會燒壞電機，實際上是因?yàn)樽兞枯敵龅牟ㄐ螌θf用表有了一定的干擾，才會導致測試數據出現錯誤。下圖我們再來看看單進三出變頻的主電路圖


　　


　　單進三出變頻主電路圖是在三進三出變頻主電路圖的基礎上去掉了一路整流橋，把220V的電源直接接入到輸入端上面，不過輸出端同樣逆變成為了三相輸出，此時輸出的最大電壓為220V，現在我們就可以初步得出結論，單進三出的變頻器輸出的最大電壓不是380V，而是220V。

　　

　　現在市面上我們經常見到的電機通�？煞譃閮煞N電壓規格，單相220V和三相380V。3KW以下的三相電機一般銘牌上都會有接線方式和工作電壓的標識，三角形接法對應220V供電、出廠為星形接法對應380V供電；所以用戶在選擇單進三出變頻器時，需要購買同等功率的三相380V水泵，將水泵的接線方式修改成三角形接法才可以正常使用。
