箱式無負壓供水設備原理圖_技術方案

時間:2015-05-16 22:16來源:未知 作者:admin 點擊:

TAGS標簽: 箱式供水設備 供水設備原理


  箱式無負壓供水設備,是圣博凱斯新三代二次供水系統,讓我們通過箱式無負壓供水設備原理圖來了解我公司箱式無負壓供水設備的技術特點:

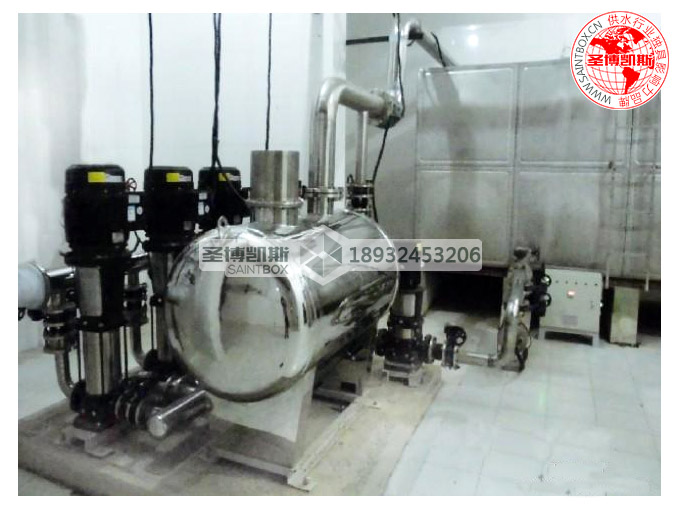

  箱式管網接力升壓(無負壓)供水設備由倒流防止器(可選)、過濾器(可選)、水泵機組、流量調節器、負壓消除器、壓力傳感器、水箱、變頻控制系統以及管件閥件等組成(如上圖所示)。

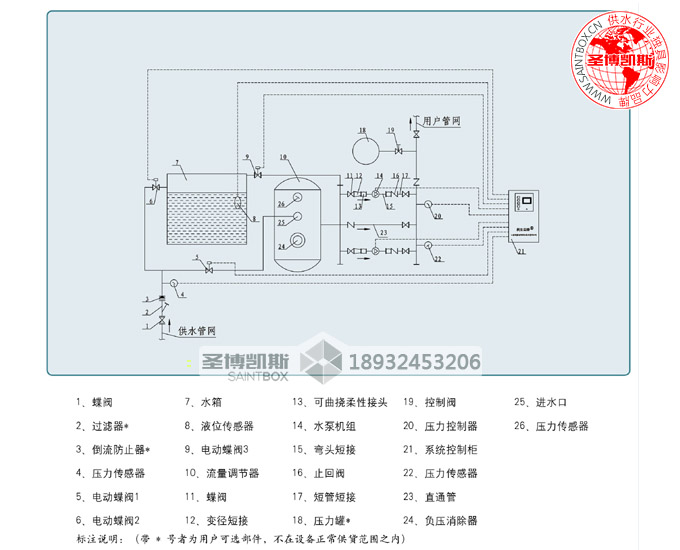

箱式無負壓供水設備原理圖
  箱式無負壓供水設備工作原理可以通過以上箱式無負壓供水設備原理圖大致了解。

  箱式無負壓供水設備原理圖
無負壓與恒壓變頻供水設備系統的完美整合

  箱式無負壓供水設備系統設定一恒定壓力值,當壓力傳感器4檢測到自來水來水壓力滿足最低要求來水壓力時,5電動蝶閥1打開,9電動蝶閥3關閉,6電動蝶閥2打開(水箱滿水后6電動蝶閥2自動關閉),設備通過智能型管網接力升壓設備正常供水:

  1)、當自來水管網壓力滿足用戶設定壓力使用要求時,壓力傳感器4將管網壓力反饋給系統控制柜,使水泵機組14處于停機狀態,自來水可通過直供管路直接對用戶管網進行供水;在當前情況下箱式無負壓供水設備運行達到零運行成本。

  2)、當市政管網壓力變化或用戶管網用水量變化使管網來水壓力低于自來水管網最低壓力時,壓力傳感器26將管網壓力反饋給系統控制柜中的PID控制器,通過PID控制器調整變頻器的輸出頻率,啟動水泵機組14,在自來水原有的壓力基礎上,按差多少,補多少疊壓方式供水。此時箱式無負壓供水設備的能耗僅僅是用戶管網需求值與市政管網壓力的差值,相比恒壓供水系統是相當節能的。

  3)、當用戶用水高峰期自來水來水供水壓力不足時,水箱作為輔助水源系統自動開始工作,由水箱補充自來水的不足,6電動閥2常開,5電動閥1打開,9電動閥3打開。本設備利用水箱做為整個系統的備用水源,在主水源流量、壓力不足時,自動檢測,自動投入使用,補充供水,以保證供水的穩定性和連續性,在流量恢復后自動切斷,自動補水。所以本系統非常適合各種供水條件下的安全供水問題,同時可以采用多種水源,不局限于自來水供水。例如采用深井水源作為水源補充。

  在水箱不用時,可以自動定時循環清潔箱體內存水,以保證供水品質。系統程序設置不超過12小時更換水箱中的儲存水以保證水箱中儲存水的水質,當循環水箱中儲存水時,系統中6電動閥2關閉,5電動閥1關閉,9電動閥3打開,設備由水箱供給;當水箱中水下降到最低液位后,6電動閥2打開,5電動閥1打開,9電動閥3關閉恢復自來水管網供水,水箱中的儲存水得到循環更換。

  綜合對比,箱式無負壓供水設備應用范疇更為廣泛,比如我公司在新疆應用的幾處案例中,系統中還加入了深井水水源,當自來水處于停止供水的情況下,系統自動啟動深井泵系統為水箱注水,此時系統完全類似恒壓變頻供水設備模式運行。需注意的是:新疆采用深井系統的供水,需采用水處理系統,因我公司在新疆完成的幾處供水設備的安裝服務,均為地下水補充水源,而新疆環境下的地下水水源含沙量較大。我公司為客戶選用了自動過濾泥沙裝置,完全自動完成地下水水源的泥沙過濾達到生活用水水質標準。若您也考慮箱式無負壓供水設備系統輔以深井補充水源,我們推薦您同時采用我公司過濾裝置,價格同樣以直銷供應商價格供應,一般情況下過濾裝置在10000元左右,適流量與處理量不同,價格稍有調整,敬請咨詢公司技術人員。
