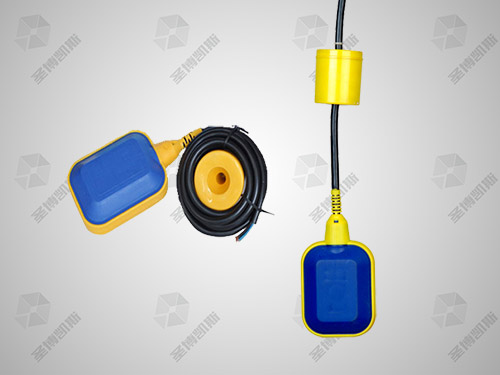

 電纜浮球液位控制器 恒壓供水設備控制系統常使用此類電纜浮球液位控制器，投入不銹鋼水箱中，用來檢測不銹鋼水箱內設定的最低水位來保護恒壓變頻供水設備在缺水情況下的自動停機。達到保護水泵等設備安全運行。此電纜浮球液位控制器原理相對較簡單，兩三根信號線輸出信號，浮子內有一圓形鐵球，在浮子上浮與下垂接通某兩根信號線。通過此原理輸出接通與斷開達到開關的原理。在恒壓變頻控制系統中，我們工程師設計在二次供水設備控制系統中設計一條缺水保護線路，當閉合或斷開時，給變頻控制系統水位正常信號，相反輸出給變頻控制系統缺水信號。 我們通過對電纜浮球液位控制器特點及其應用來進一步了解。 電纜浮球液位控制器是利用進口專利技術整體塑膠注塑成型（PP），或是采用壓緊螺母與硅膠共同封口（SUS），所以結構堅固、性能可靠，利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通、斷狀態的驅動機構，以及與開關相連的三芯電纜。當浮球在液體浮力的作用下隨液位的上升或下降到與水平呈一定角度時，浮球體內的驅動機構——驅動大容量微動開關，從而輸出開（ON）或關（OFF）的信號，供報警提示或遠程控制使用。
如果連接兩個控制器，一個放至水塔，另一個放至水井中控制水泵，就能防止因水源不足而損壞水泵設備；也可以串聯三個控制器，一個放至水塔，一個放過濾池，另一個放至河水(水井)能同時控件，就能防止因水源不足開空泵而損壞水泵設備；更可以三個控制器串聯,一個放至河水(水井)能同時控制兩臺水泵設備。
產品特點
1.進口專利技術整體塑膠注塑成型（PP），或是采用壓緊螺母與硅膠共同封口（SUS）；
2.結構簡單合理，性能穩定可靠；
3.安裝使用非常方便，現場調節簡單；
4.可與各種水泵配套使用，并廣泛應用于給排水及含腐蝕，懸浮物的液位自動控制；
5.可自動調節，安全可靠，免予維修，無毒環保。
適用場合
主要適用于家庭，廠礦等的水池，油，酸和堿的池，桶，槽，灌等的容器中。
工作原理圖
 電纜浮球液位控制器
電纜浮球液位控制器的安裝：
通過對上述了解，我們不難理解其液位控制原理，電纜浮球液位控制器輸出信號線為三根：紅、藍、黑，同一狀態下，可以是紅黑接通、或藍黑接通。通過此原理我們可以應用于自己所設計的液位控制系統之中，達到我們設計的控制要求。 舉例說明：我們常用于恒壓變頻供水設備上的低水位控制，我們控制系統只需達到一線紅黑或藍黑的接通和斷開信號即可滿足我們變頻恒壓供水設備的缺水保護要求。那我們將電纜浮球液位控制器紅黑線通過變頻控制系統預留出的接線端子將兩線分別按標示連接，再將電纜浮球液位控制器投入到不銹鋼水箱中。說明：如果線纜不夠的情況下，我們采用延長級，一般采用0.7mm²電纜線即可。 將不銹鋼水箱檢修孔附近開DN15孔位，為什么要開在檢修孔，主要方便電纜浮球液位控制器的維護檢修。將電纜浮球液位控制器通過孔位穿過，將電纜浮球液位控制器垂直懸吊于不銹鋼水箱內部，垂直高度視恒壓變頻供水設備出水口位置而定，一般將浮子位置高于出水口位置。以保障水位在接近出水口上方，輸出缺水信息，通過變頻控制系統缺水狀態停機。 電纜浮球液位控制器垂直周圍盡量避開障礙物，當浮子上浮和下垂的過程中不被異物阻擋而產生故障。 外部線纜，我們一般采用DN15PVC管保護走線，并接入到恒壓變頻供水設備控制系統中，完成電纜浮球液位控制器實現控制目的。 通過以上對電纜浮球液位控制器的了解，相信大家已經很熟悉。如在使用過程中遇到任何問題，歡迎咨詢我們技術人員。  |
