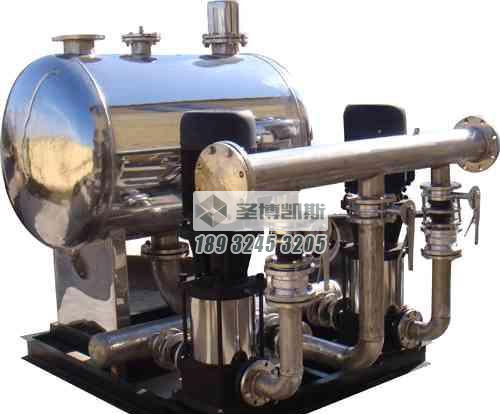

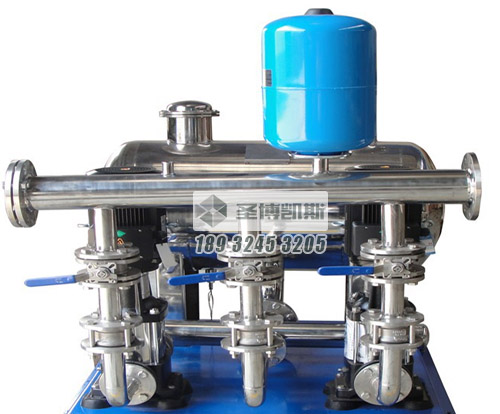

  溫州無負壓供水設備工作原理
溫州無負壓供水設備采用微機控制變頻調速實現恒壓供水，其中的負壓補償系統克服了對管網的不良影響,ZBW無負壓供水設備設定某一壓力值。溫州無負壓供水設備如果市政管網壓力高于設定壓力值時，壓力變送器將該信號送到變頻控制柜，使水泵機組處于休眠狀態。自來水則可通過連通管路直接到達用戶管網實施供水。當市政管網壓力下降或用戶管網用水量增加時，壓力傳感器將用戶管網壓力低于設定值的信號反饋給變頻控制柜中的PID控制器，溫州無負壓供水設備并通過其啟動水泵機組，調整變頻器的輸出頻率，調節水泵轉速以保持恒壓供水；如果少數泵啟動尚不能滿足供水要求時，變頻器將控制多臺泵變頻或工頻運行，以達到恒壓變量供水的要求。
當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，溫州無負壓供水設備水泵機組可利用自來水的壓力進行恒壓供水。一旦平衡破壞，負壓消除器使穩壓補償器與外界相通，并通過穩壓補償器中的檢測裝置，采集穩壓補償器內的真空度及水位信號反饋給微機，通過微機控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。
當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限后自動關機，來水后又自動開機。
控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自動開機恢復正常供水。
無負壓供水設備,無負壓穩壓給水設備工作條件
安裝條件：具有足夠承重能力的混凝土平臺或能保證正常工作要求的平整地面
電源：TN-S制、3相5線、380V（+10%、-15%）、50Hz（±5%）、接地電阻小于4歐
環境：室內安裝使用、0-40℃不凍結、90%RH以下不結露、無腐蝕、易燃、易爆氣體
海拔1000m以下，5.9m/s（0.6g）以下。
WFG智能無負壓供水設備,無負壓穩壓給水設備特點
1、無需建高位水箱、地面（地下）水池水箱-潔凈衛生、高效、節能、節資
WFG系列無負壓給水設備經濟衛生、充分利用市政水源本身壓力勢能，最大限度地發揮了變頻調速的節能效果。實踐證明：使用直聯式無負壓給水設備可節省50%以上的興建水池費用，與其他供水設備相比，可節電20%-40%。
2、運行噪聲低
采用變頻調速運行，特別是采用全變頻控制系統，大部分時間特別是夜間處于低速低噪聲運行工況。
3、采用全密閉的兼有緩沖及動態補償作用的隔膜罐，與目前市場上的普通無負壓給水設備更有實際意義。并使控制系統得以簡化。
4、產品先進，質量可靠，標準化程度高，通用性好
溫州無負壓供水設備采用規范通用的控制系統技術方案，產品中關鍵零部件,如:電機、水泵軸承、變頻器、調節器、PLC、和其他元器件采用了國際、國內名牌，還可換用任意廠商的相應部件，調試維修方便。
5、溫州無負壓供水設備功能全、智能化程度高，溫州無負壓供水設備自適應性強采用了先進的變頻控制技術、軟起動、有過載，短路、過壓、欠壓、缺相、過熱和失速保護等功能。溫州無負壓供水設備在異常情況下能進行信號報警、自檢、故障判斷等，還可根據用水量的高低自動調節供水流量。變頻器故障時自動降級運行（成為工頻自動給水設備），自動系統故障時，還可手動操作應急備用，贏得維修時間。
6、溫州無負壓供水設備個性化設計、壽命長
溫州無負壓供水設備若用戶需要，可設計符合用戶需要參數的設備及安裝形式。溫州無負壓供水設備可按要求選配各種通訊接口、協議，從而可連接各種人機界面、監控計算機、可與各種控制網絡、通信網絡相接，適用于特殊、復雜生活恒壓變頻供水設備。
溫州無負壓供水設備無負壓變頻調速供水設備主要技術參數：
功率范圍：1.8-3000kW
電源電壓：380/400/415/440/460/480/500VAC3相±10%；
電源頻率：35-50Hz
控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
連續負載能力：150%In，每10分鐘允許1分鐘
串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
外型結構緊湊，安裝方便。產品經過多種電氣安全規范認證，符合GE、UL及質量認證體系ISO9001和ISO4001等。
變頻器獨特的直接轉矩控制（DTC）功能是目前最佳的電機控制方式，它可以對所有交流電機的核心變量進行直接控制，無需速度反饋就可以實現電機速度和轉矩的精確控制。ACS510變頻器內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置，這些預設的應用宏配置大大節約了調試時間，減少出錯。
|
